思儀4025頻譜分析儀 概述

思儀4025D頻譜分析儀是電科思儀推出的新一代高性能手持式頻譜分析儀 ，頻率測量範圍

覆蓋9kHz~20GHz ，主要用於外場無線通信設備的安裝調試
、維護保障及干擾排查等場合，

具有體積小 、重量輕、環境適應性強、供電靈活 、操控方便等特點。

4025D頻譜分析儀具有40MHz帶寬實時頻譜分析 、干擾分析、信道掃描、場強測量 、

USB連續波與峰值功率測量、模擬解調分析、定向分析等多種測量功能模式 ，以及通道功率、

佔用帶寬 、鄰道功率 、頻譜發射模板、載噪比
、諧波失真、雜散髮射模板、室內/室外地圖覆蓋

等智能測量功能，支持LAN 、USB、MicroSD卡 、Wi-Fi無線通信等接口 。

整機採用10.1寸電容觸摸屏 ，支持標記拖動、頻率與幅度拖動縮放等功能 ，

產品可應用於移動通信 、衛星通信、微波通信設備的現場調試與安裝維護 、

干擾源測向與地圖定位、瞬態時變信號測試等領域。

主要特點

頻率覆蓋範圍：9kHz~20GHz ，低頻可擴展至5kHz，標配全頻段前置放大器 ；

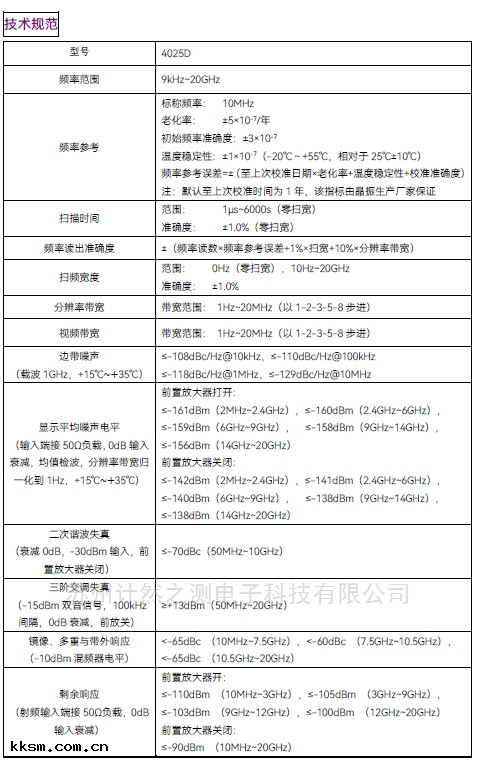

射頻性能指標

顯示平均噪聲電平 ：≤-165dBm/Hz（2MHz~2GHz ，前置放大器開，典型值）

單邊帶相位噪聲 ：≤-113dBc/Hz@100kHz頻偏@1GHz載波（典型值）

                         ≤-108dBc/Hz@100kHz頻偏@10GHz載波（典型值）

三階交調失真：+16dBm@900MHz（典型值）

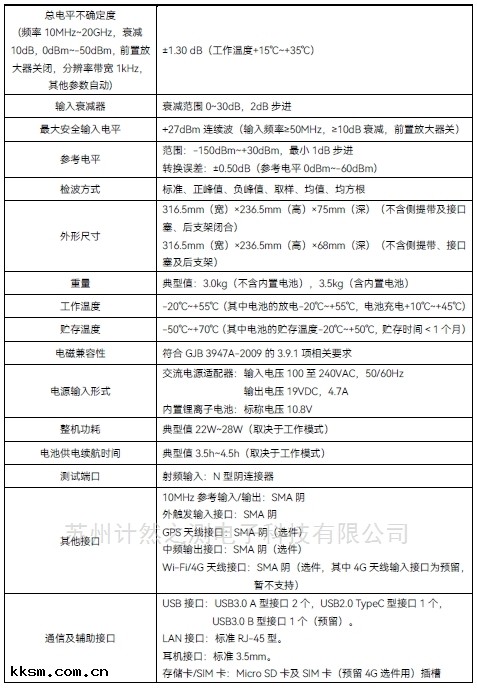

總電平不確定度 ：±1.0dB（典型值）

掃描速度快

掃描時間<33ms（掃寬20GHz，分辨率帶寬3MHz）

掃描時間＜4s（掃寬1GHz ，分辨率帶寬1kHz，快速FFT掃描方式）

多種測量功能模式 ：頻譜分析、干擾分析（瀑布圖、RSSI） 、信道掃描、場強測量、

USB連續波功率測量、USB峰值功率測量、模擬解調分析（AM、FM 、PM）、定向分析、

40MHz帶寬實時頻譜分析（支持數字余輝頻譜和瀑布圖顯示）等；

多種智能測量功能：通道功率 、佔用帶寬 、鄰道功率 、頻譜發射模板、載噪比 、諧波失真 、

雜散髮射模板、室內/室外地圖覆蓋 、時間門測量等，支持GPS/北鬥定位及對機內晶振的

頻率馴服校准功能，GPS鎖定校准後的頻率參考精度典型值可達到±10ppb；

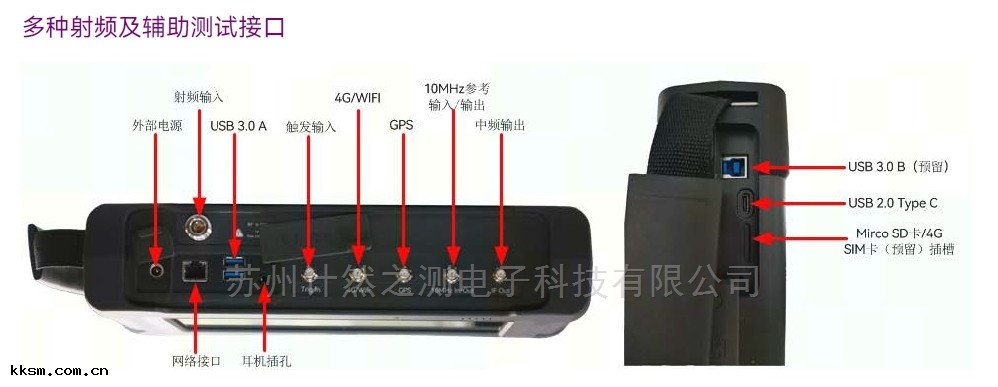

多樣的輔助測試接口及數字接口 ：10MHz 參考輸入輸出、GPS/北鬥天線 、零掃寬中頻輸出 、

Wi-Fi無線通信接口、LAN、USB、MicroSD等；

方便快捷的用戶操作體驗 ：10.1寸液晶及電容觸摸屏 ，具有6個獨立標記 ，支持標記拖動、

頻率/幅度參數拖動與縮放功能 ，支持信號跟蹤與峰值跟蹤 ，具有3條顯示跡線 、

6種檢波方式（標準 、正峰值 、負峰值 、取樣 、均值 、均方根） ；

良好的外場使用性 ：環境適應性強，工作溫度-20℃~55℃ ，貯存溫度-50℃~70℃ ；

重量輕 ，整機含電池重量約3.5kg；支持默認、戶外和夜視三種顯示模式 ；

內置大容量鋰離子電池，典型續航時間可達4.5小時；

可配置多種外場測試附件選件，如USB連續波功率探頭 、USB峰值功率探頭 、全向天線、

定向天線、電子羅盤 、EMI近場探頭、車載充電器、電池座充等。

豐富的測量功能模式及選件

頻譜分析 ：

4025D頻譜分析儀的頻譜分析功能標配通道功率 、佔用帶寬 、鄰道功率 、頻譜發射模板 、

載噪比 、音頻解調、諧波失真 、頻譜發射模板 、多載波鄰道功率等測試功能 ，

具有測試靈敏度高 、掃描速度快 、動態範圍大 、相位噪聲指標好等特點。

4025D頻譜分析儀內置多種預定義的信號標準可直接調用，支持噪聲標記和頻率計數器功能 ，

可同時顯示3條跡線 ，並且具有標準、正峰值 、負峰值、取樣 、均值和均方根等不同的檢波方式，

支持信號跟蹤和峰值跟蹤功能。

干擾分析（選件） ：

4025D頻譜分析儀的干擾分析選件具有頻譜測量、瀑布圖和RSSI測量功能 ，

其中瀑布圖使用頻率-幅度-時間三維的顯示方式 ，可以方便的觀測週期性或者間斷的信號，

在瀑布圖中顯示顏色的不同反應信號幅度的強弱 ，RSSI（接收信號強度指示）主要用於測量

一個點頻信號在一個時間段內的強度變化情況 ，瀑布圖和RSSI測量均支持信號的自動存儲功能。

信道掃描（選件）：

信道掃描測量模式提供對多個信道的信號功率的測量。信號功率以條形圖的形式或是列表的形式

來顯示 ，最多可測量20個信道的信號功率 。依據設置信道的方式分為三種測量方式 ：

信道掃描 、頻率掃描 、列表掃描 ，三種測量方式均可設置信道的帶寬和信道的數量。

模擬解調分析（選件） ：

解調分析測量模式提供對AM 、FM、PM調制信號圖譜的顯示和相關參數的分析。

主要的圖譜和相關參數的測量如下所示 ：

射頻圖譜 ：類似於頻譜分析模式 ，顯示調制信號的頻譜圖，可進行佔用帶寬的測量。

音頻圖譜 ：顯示解調後的音頻信號的頻譜圖。

音頻波形：顯示解調後的音頻信號在時域的波形 。

參數分析：可對調制信號的載波功率、調制率、載波頻偏 、調制深度（AM） 、

調制頻偏（FM）、調制相偏（PM）、信納比 、調制失真 、總諧波失真等參數進行測量分析 。

USB功率測量（選件） ：

USB功率測量功能通過外接電科思儀87230/87231/84232/87233系列外置USB功率探頭，

可以測量最高到40GHz的連續波信號功率。

USB峰值功率測量(選件)：

4025D頻譜儀通過USB接口外接電科思儀的87234D/E/F/L USB峰值功率探頭，

可以測試高達67GHz的射頻/微波信號 ，實現大動態範圍的的脈衝功率測量 。

場強測量(選件)：

4025D頻譜分析儀配合便攜式天線可進行場強測量，廣泛應用於空間電磁環境監測

和無線電管理。支持用戶直接調用天線文件或自定義天線因子 。場強測量可以分為點頻測量 ，

頻率掃描測量以及列表掃描測量三種模式 。其中點頻測量通過設置點頻頻率來觀察當前點

的頻偏以及幅度值和場強值
；頻率掃描測量通過設置起始頻率 、步進頻率以及掃描點數來

觀察一段頻率範圍內的幅度值和場強值變化情況 ；列表掃描測量通過調用預先編輯或保存的

列表來觀察列表頻率點的幅度值和場強值。

定向分析（選件） ：

4025D頻譜分析儀的定向分析選件需配備定向天線、電子羅盤和GPS/北鬥等選件，

實現干擾信號的直接查找 、水平掃描測向和地圖交叉定位功能。當選配ZE9080系列天線

及手持柄時 ，由於其內置電子羅盤 ，可不必單獨配置 。

40MHz帶寬實時頻譜分析（選件）:

4025D頻譜分析儀具有的實時頻譜分析功能 ，主要用於對瞬態時變信號、突發信號的捕獲

和分析 ，實時分析帶寬最大40MHz，可實現瞬態信號數字余輝和瀑布圖測量功能 。

室外地圖（選件）：

室外地圖選件是在頻譜分析模式下的一項測量功能，可做干擾信號的RSSI測試和鄰道功率比

測試 ，並可依據時間或距離實時將測試結果標注在地圖上 。地圖上標注的測試結果可保存到

儀器，供後續調用查看。

室內地圖（選件）：

室內地圖選件可做RSSI測試和鄰道功率比測試，由於室內無法收到GPS信號，因此用戶

需手動移動位置並將測試結果標注在地圖上 。地圖上標注的測試結果可保存到儀器 ，

方便以後調用查看。用戶可以通過專用軟件（隨選件贈送）將圖片格式的平面圖轉為

瓦片圖存儲至儀器。

典型應用

電子設備的現場綜合性能評估

4025D頻譜分析儀產品具有性能指標高 、掃描速度快、測試功能多 、操作簡便等多重優點 ，

採用手持式結構，體積小 、重量輕、環境適應性強 ，可電池供電 ，可應用各種電子設備的

現場安裝調試及維修保障 。

發射機與接收機的現場測試及診斷

4025D頻譜分析儀產品具有頻譜分析 、實時頻譜分析 、干擾分析
、模擬解調分析、功率測量 、

信道掃描
、場強測量等多種測量功能模式，並且具有通道功率、佔用帶寬、鄰道功率、

載噪比、雜散模板 、諧波失真等多種智能測量功能 ，可以為發射機和接收機的現場測試

提供全面的頻譜分析及診斷服務。

寬帶頻譜監測、干擾識別

4025D頻譜分析儀通過外接全向或定向天線可應用於電磁環境探測 、無線電干擾分析 、

電磁環境背景評估、監測頻譜和識別非法信道干擾信號等；通過時間門和實時頻譜分析功能

可用於時分多址信號及瞬態時變信號等復雜信號的頻譜測試 。
