思儀4042系列信號頻譜分析儀概述

產品綜述

Ceyear4042 系列頻譜分析儀是電科思儀新推出的基礎型頻譜分析儀，

頻率測量範圍覆蓋 9kHz~20GHz  。 4042 系列頻譜分析儀 採用便攜式 結構

重量低於 6.5kg 具有 工作 頻段寬  、性能指標高、掃描速度快、測試功能多、

便攜 易操作等多重優點 。4042系列 頻譜分析儀具有實時頻譜分析 、干擾分析、

信道掃描 、場強測量 、 USB 連續波與峰值功率測量 、 模擬解調分析  、 IQ 分析等

多種測量功能 模式 以及通道功率 、佔用帶寬、鄰道功率、頻譜發射 模板 、載噪比、

諧波失真 、雜散發射模板等智能測量功能， 支持LAN  、 USB  、 HDMI 等 數字接口 。

4042 採用 的 1 2 .1 寸 多點觸控電容觸屏帶來更好的交互體驗  ，

產品可應用於 工業電子產品的研發和測試過程以及 通信測試 、 衛星通信、微波通信 、

科研教學等眾多領域  。

主要特點

頻率測量範圍： 9kHz~ 9GHz/ 20GHz 標配全頻段前置放大器

射頻性能指標

顯示平均噪聲電平 ：≤-163dBm/Hz （10 MHz~ 2 GHz ，前置放大器開，典型值）

單邊帶相位噪聲 ：≤-113dBc/Hz@100kHz 頻偏 @1GHz 載波（典型值）

≤-108dBc/Hz@100kHz 頻偏 @10GHz 載波（典型值）

三階交調失真：+16dBm @900MHz （典型值）

總電平不確定度 ：±1.0 dB （典型值）

掃描速度快

掃描時間<33 ms （掃寬 20 GHz  ，分辨率帶寬 3MHz）

掃描時間＜4 s （掃寬 1GHz ，分辨率帶寬 1 kHz ， 快速 FFT 掃描方式）

多種測量功能模式 ：頻譜分析 、 干擾分析（瀑布圖、 RSSI ）、信道掃描 、

場強測量 、USB 連續波功率測量 、 USB 峰值功率測量  、模擬解調分析

（ AM 、 FM 、 PM  、實時頻譜分析 （最大分析 帶寬 40MHz ） 、 IQ 分析、

時間門掃描等

多種智能測量功能 ：通道功率、 佔用帶寬 、鄰道功率 、頻譜發射模板 、載噪比、

諧波失真 、雜散發射模板 等

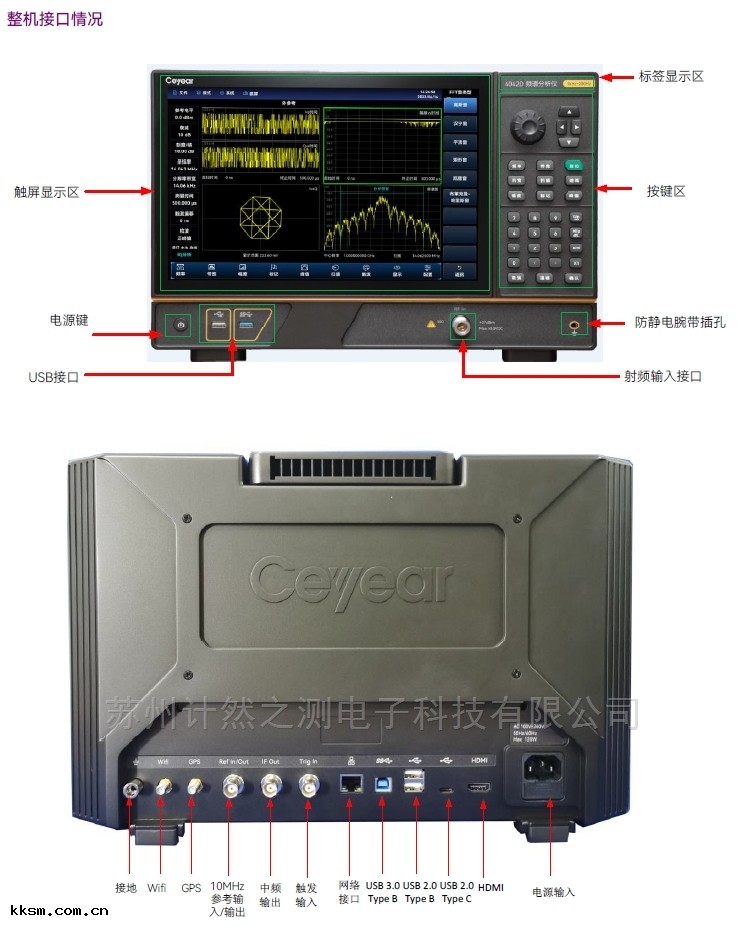

多樣的輔助測試接口及數字接口：多樣的輔助測試接口及數字接口 ：10MHz 參考輸入

輸出 、 、零掃寬中頻輸出 、零掃寬中頻輸出 、LAN、USB、HDMI等

方便快捷的用戶操作體驗 ：12.1寸電容觸摸屏、支持多點觸控，具有6個獨立標記 ，

支持信號跟蹤與峰值跟蹤，具有3條顯示跡線 、6種檢波方式（標準 、正峰值 、負峰值、

取樣 、均值、均方根） ，支持HDMI輸出輸出 ； ；

支持多種外置選件與附件，如USB連續波功率探頭
、USB峰值功率探頭 、EMI近場探頭等。

豐富的測量功能模式及選件

頻譜分析

4042系列頻譜分析儀具有通道功率 、佔用帶寬 、鄰道功率、頻譜發射模板、載噪比 、

音頻解調、諧波失真 、頻譜發射模板、多載波鄰道功率等測試功能，支持噪聲標記

和頻率計數器功能，可同時顯示3條跡線 ，並且具有標準 、正峰值 、負峰值、取樣、

均值和均方根等不同的檢波方式 ，支持信號跟蹤和峰值跟蹤功能

干擾分析（選件）

干擾分析選件具有頻譜測量 、瀑布圖 和 RSSI 測量功能 ， 其中瀑布圖使用頻率 幅度

時間三維的顯示方式 ，可以方便的觀測週期性或者間斷的信號，在瀑布 圖中顯示顏色的不同反應信號幅度的強弱， RSSI （接收信號強度指示）主要用於測量一個點頻信號在

一個時間段內的強度變化情況  ，瀑布圖和 RSSI 測量均 支持信號的自動存儲功能。

信道掃描（選件） ：

信道掃描測量模式提供對多個信道的信號功率的測量。信號功率以條形圖的形式或是列表的形式來顯示 ，最多可測量 20 個 信道的信號功率  。 依 據設置信道的方式分為三種測量方式 ：信道掃描 、頻率掃描、列表掃描 ， 三種測量方式均可設置信道的帶寬和信道的數量 。

模擬解調分析（選件）

解調分析測量模式提供對AM 、 FM 、 PM 調制信號圖譜的顯 示和相關參數的分析 。

主要的圖譜和相關參數的測量如下所示：

射頻圖譜 ：類似於頻譜分析模式 ，顯示調制信號的頻譜圖，可進行佔用帶寬的測量。

音頻圖譜：顯示解調後的音頻信號的頻譜圖 。

音頻波形：顯示解調後的音頻信號在時域的波形 。

參數分析：可對調制信號的載波功率 、調制率 、載波頻偏、調制深度（AM ） 、

調制頻偏（FM ） 、調制相偏 PM ）、信納比 、調制失真、總諧波失真等參數進行測量分析 。

USB功率測量 （選件）

USB功率測量功能 通過外接電科思儀 87230/87231/84232/87233 系列外置 USB 功率探頭  ，可以測量最高到 40GHz 的連續波信號 功率  。

USB峰值 功率測量（選件）

通過USB 接口 外接 電科思儀的 87234 D/E/F/L USB 峰值功率探頭，可以測試高達 67GHz的射頻 微波信號， 實現大動態範圍的的脈衝功率測量。

場強測量（選件）

場強測量可以分為 點頻測量 ，頻率掃描測量以及列表掃描測量三種模式 。 其中 點頻測量通過設置點頻頻率來觀察當前點的頻偏以及幅度值和場強值 ；頻率掃描測量 通過設置起始頻率 、步 進頻率以及掃描點數來觀察一段頻率範圍內的幅度值和場強值變化情況 ；列表掃描測量 通過調 用預先編輯或保存的列表來觀察列表頻率點的幅度值和場強值。

40MHz帶寬實時頻譜分析（選件）

實時頻譜分析功能主要用於對瞬態時變 信號、突發信號的捕獲和分析，實時分析帶寬最大 40MHz  ，可 實現瞬態信號數字余輝和瀑布圖測量功能  。

IQ分析 （選件）

IQ 分析選件 支持 IQ 數據的捕獲及顯示， 能夠 支持 IQvs 時間 、幅度 vs 時間、頻譜圖和IvsQ 等圖形顯示界面 。

思儀4042系列信號頻譜分析儀 技術規範
