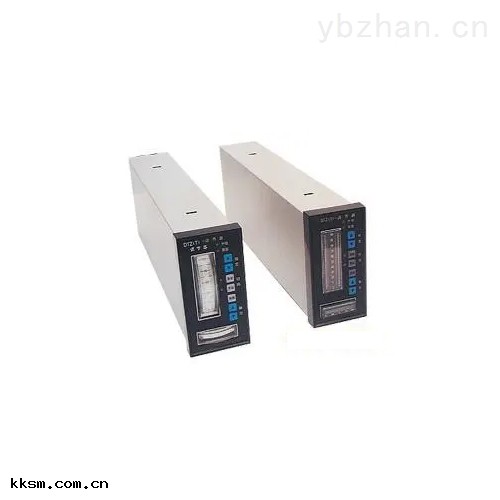

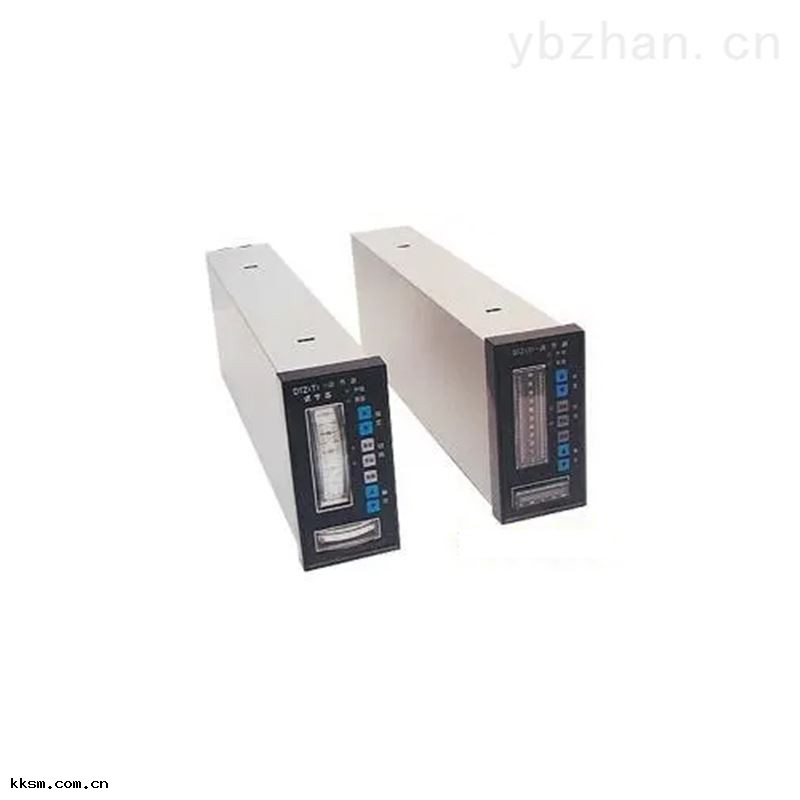

全刻度指示調節儀 原理
:調節儀以運算放大器為基本運算部件,對測量信號與給定信號之偏差進行比例、積分、微分運算
。
全刻度指示調節儀 技術參數
測量信號
:DC 1~5V
輸入阻抗影響:<0.1%
給定方式
:內/外給定切換,外給定時
,紅色燈亮
外給定信號
:DC 4~20mA
測量信號及給定信號指示:表頭指示誤差±1%
,光柱指示誤差±0.5~1%
。
輸出信號
:DC 4~20mA
輸出信號指示
:誤差±2.5%
調節動作
:比例+積分+微分
比例帶:2~500%
積分時間
:0.01~2.5分(×1) 0.1~25分(×10)
微分時間:(斷)0.04~10分
輸出限幅值可調範圍:上限:75%~105%
下限:-5%~+25%
上下限報警設定值可調範圍:-5%~+105%
限幅、報警值設定指示誤差:±10%
報警電路消報範圍:≤80mV
報警器輸出觸點
:2付(上
、下限各1)
容量220V~
,1A
閉環跟蹤誤差
:<±0.5%
供電電壓:DC 24+10 -5%V
***大使用電流:內給定時80mA
外給定時120mA
用光柱指示時400mA
增加功耗:報警板40mA 限幅板20mA
工作條件:周圍環境溫度:5~40℃
空氣相對濕度:5%~85%無腐蝕性氣體
重量
:約6.5㎏
