日置四線制測試線9001-D50F-4W-11 用於SW9001的四線制測試線，長度1米+2米延長線， 總長3米 ， 帶Dsub50針母頭連接器，每股4線，共11股線，根據SW9001針腳定義。

日置四線制測試線9001-D50F-4W-11

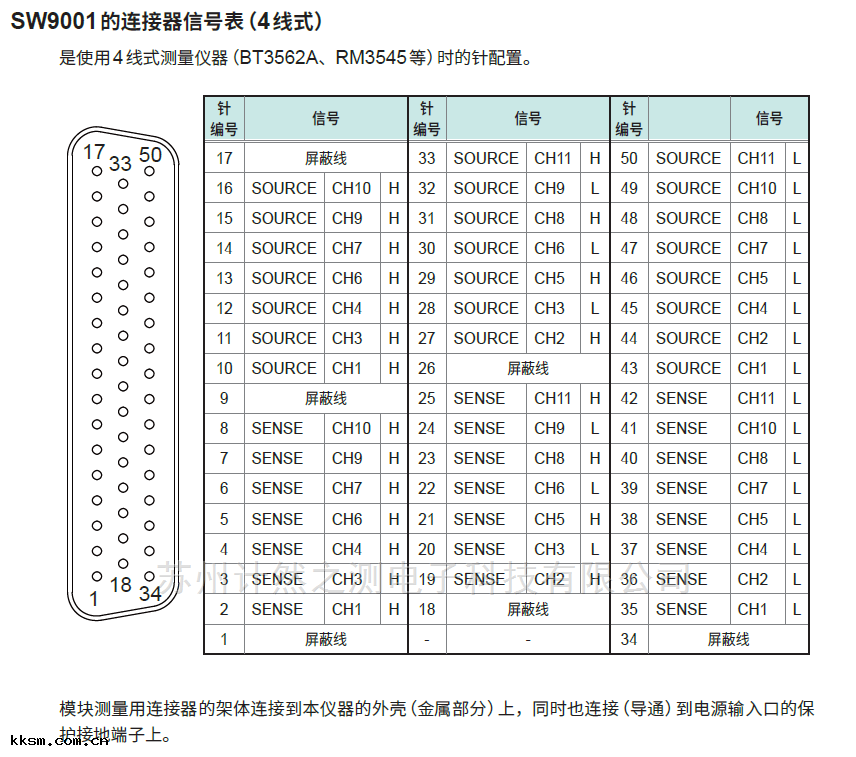

SW9001的連接器信號表(2線式)

是使用2線式測量儀器(DM7275、DM7276等)時的針配置 。

模塊測量用連接器的架體連接到本儀器的外殼(金屬部分)上 ，同時也連接(導通)到電源輸入口的保護接地端子上 。

SW9001 是可安裝在SW1001或SW1002 掃描模塊機架上使用的多路掃描模塊。

屬於2線式22通道或4線式11通道的多路掃描器。

可通過降低測量電流產生的磁束洩漏並分離SOURCE與SENSE，減小交流阻抗測量中的電磁感應(渦電流) ，從而減小對測量值的影響。

可通過切換模擬總線，連接到2系統的測量儀器上 。

基本參數 多路掃描模塊SW9001

接線方式  2線式或者4線式

通道數  22ch（2線式）/11ch（4線式）

接點方式  電樞繼電器

通道切換時間  11ms（不含測量時間）

最大允許電壓  DC 60 V , AC 30 Vrms , 42.4 Vpeak

最大允許電流  DC 1 A , AC 1 Arms

最大允許功率  30 W (電阻負載)

對地最大額定電壓  DC 60V

體積及重量  25.5W × 110H × 257D mm , 210 g

附件使用說明書×1
