思儀3671系列矢量網絡分析儀概述

思儀3671系列矢量網絡分析儀產品包括3671B（100kHz~9GHz）、3671C（100kHz～14GHz） 、3671D（100kHz～20GHz）、3671E（100kHz～26.5GHz）、3671F（10MHz～40GHz） 、3671G（10MHz～43.5GHz） 。3671系列矢量網絡分析儀提供頻響、單端口、響應隔離 、增強型響應、全雙端口、電校准等多種校准方式，內設對數幅度、線性幅度、駐波、相位、群時延 、Smith 圓圖、極坐標等多種顯示格式，外配USB、LAN、GPIB 、VGA、HDMI等多種標准接口，能精確測量微波網絡的幅頻特性、相頻特性和群時延特性。3671 系列矢量網絡分析儀保留了矢量網絡分析儀的特徵 ，包括性能指標 、儀器外觀 、顯示效果、軟件界面方面，同時控制儀器的體積、重量 、風噪，為用戶營造良好的使用體驗 。該產品可廣泛應用於微波毫米波通信 、導航等領域，是工業生產和高校科研過程中的測試設備。

主要特點

更寬的頻率覆蓋 ，起始頻率低至100kHz

更多可選中頻帶寬，最大中頻帶寬高達30MHz

校准技術 ，簡潔的嚮導校准 ，豐富的校准類型 ，兼容多種校准件

具有對數/線性幅度 、駐波比 、群時延、Smith 圓圖、極坐標等多種顯示格式

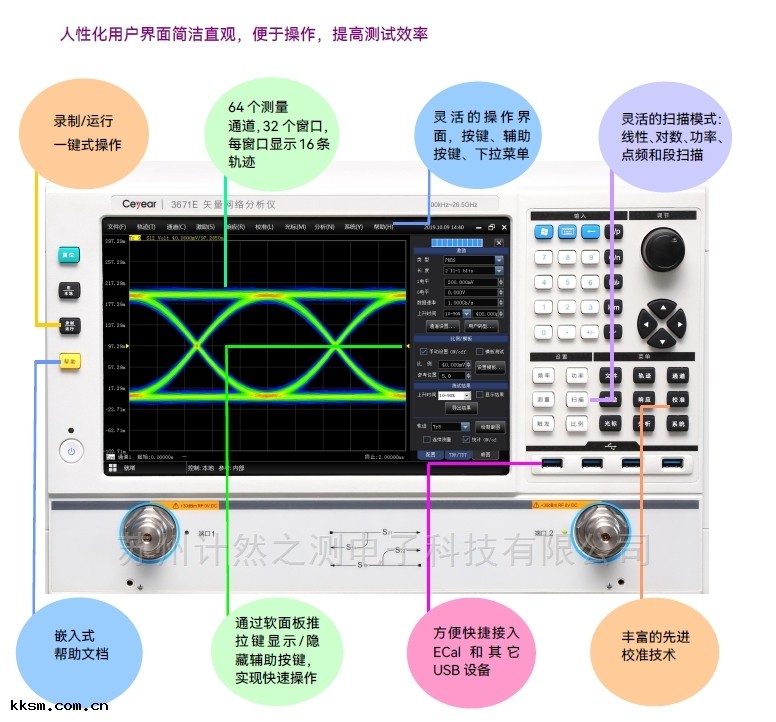

中/英文操作界面 ，12.1 英吋1280*800 高分辨率多點觸控顯示屏

錄制/運行，一鍵式操作簡化測量設置步驟，提高工作效率

高級時域選件增加TDR 阻抗測量、眼圖分析功能，直觀易用

校准類型靈活可選 ，兼容多種校准件

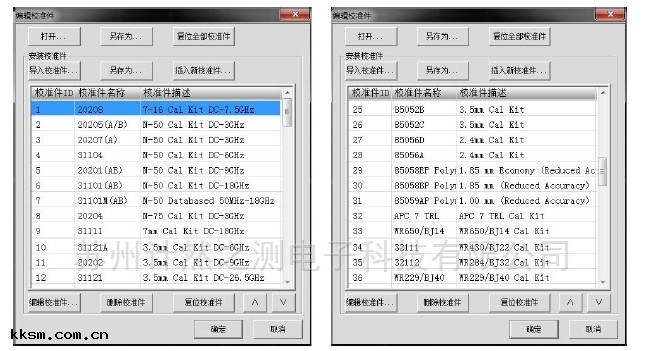

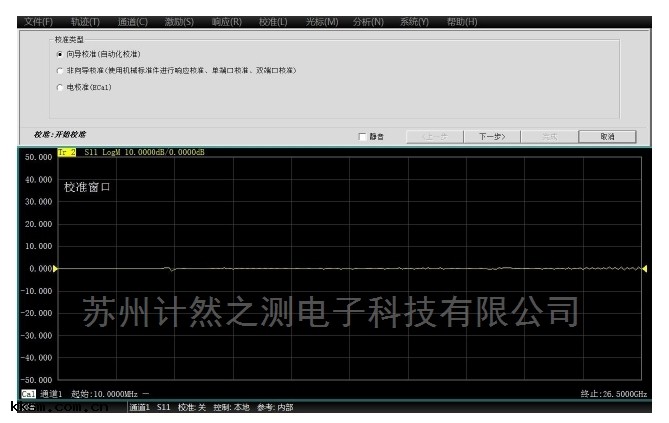

3671 系列矢量網絡分析儀提供嚮導校准（自動化校准）、非嚮導校准（使用機械校准件進行直通響應校准、直通響應與隔離校准 、單端口校准 、增強型響應校准、全雙端口SOLT校准、TRL 校准） 、電校准（ECal）等多種校准類型 ，可根據實際測試需要選擇同軸機械校准件以及電子校准件等多種校准件 ，方便不同接口類型器件的測試。

多窗口顯示所有測量通道

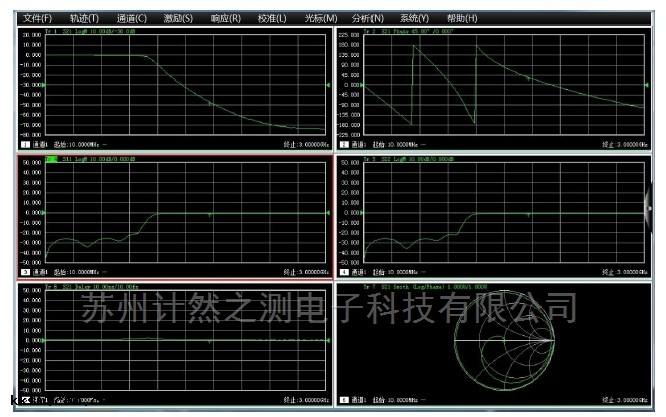

本產品具有多通道和多窗口顯示功能，最多支持64 個通道 ，最多可同時顯示32 個測量窗口，每個窗口最多可同時顯示16 條測試軌跡，使觀測結果更加直觀 ，用戶使用更加方便 。

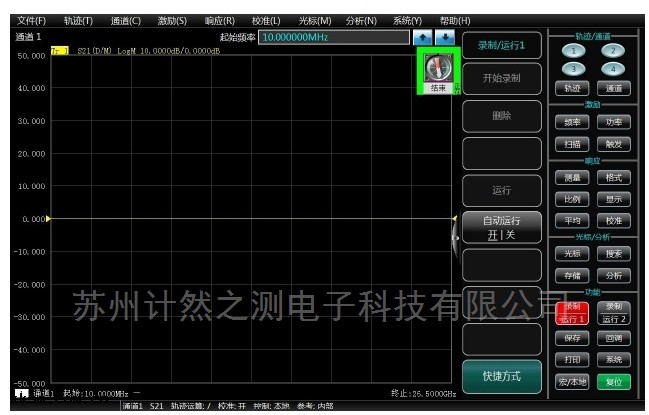

錄制功能實現一鍵自動化測試

記錄在使用儀器過程中所有操作步驟，同時可以隨時插入編輯的提示對話框
，並且準時彈出提示對話框 ，等待確認 ，實現交互功能 ，真正實現了智能儀器一鍵自動化功能 。

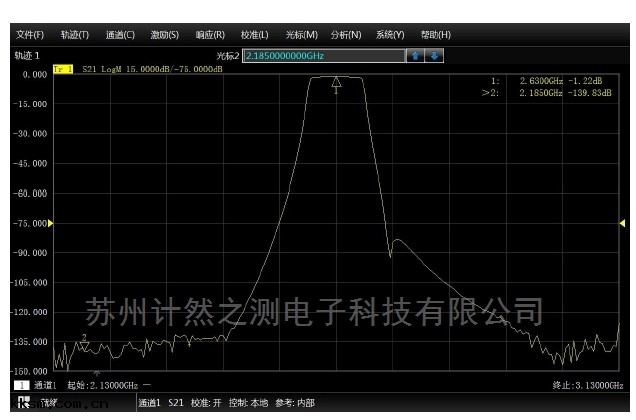

大動態範圍

3671 系列矢量網絡分析儀採用基波混頻接收的設計理念，有效擴展整機的測試動態範圍，可以滿足您對大動態範圍的測試需求。

全面提升掃描速度

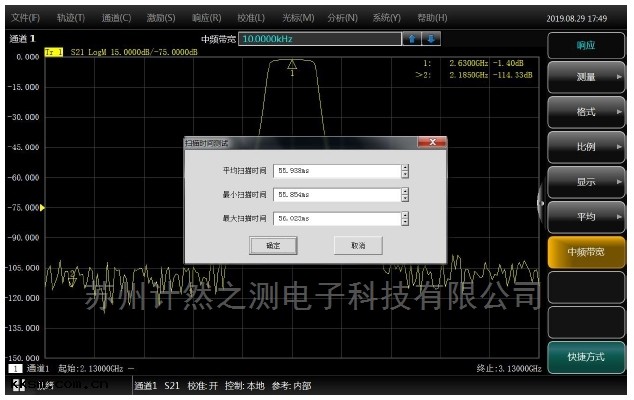

3671 系列矢量網絡分析儀在全頻段201 點掃描 、600kHz 中頻帶寬情況下掃描速度可達43ms（典型值），並提供一鍵式掃描時間測試功能，方便評估 。

時域分析（選件）

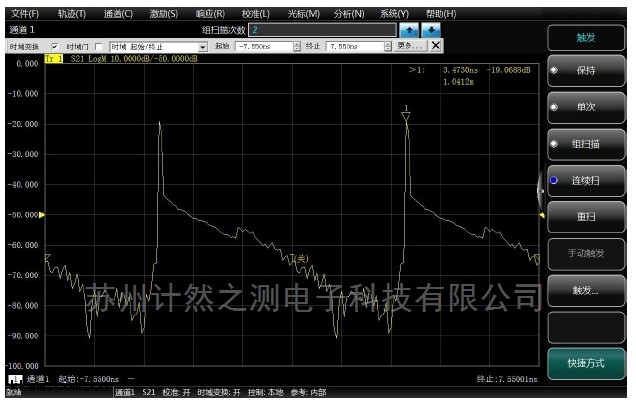

3671 系列矢量網絡分析儀可通過配置時域測量選件實現測量結果頻域和時域之間的切換 ，用以確定器件、夾具或者電纜中的不連續點位置，實現故障點精確定位 。

高級時域分析選件（TDR 選件）

隨著信息產業的高速發展，對網絡帶寬的需求也越來越高 ，需要信息設備（如大型服務器 、計算機和交換機等）能夠承載的數據速率越來越快 。信息設備生產商對高速互連通道中的信號完整性問題也愈發重視 ，傳輸鏈路的特性變化會顯著的影響信號傳輸質量，高級時域分析選件是評價高速鏈路信號傳輸質量的重要手段。

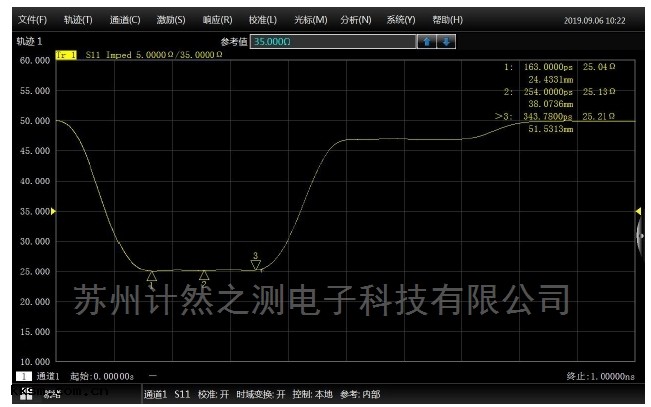

TDR 時域阻抗測試 ，可以精准測試傳輸線上阻抗特性的變化情況 ，定位不連續性 。

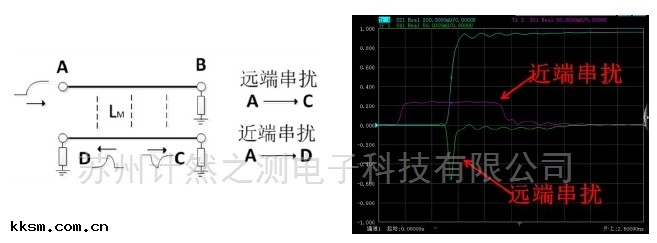

便捷的近端與遠端串擾測試，可同時分析時域和頻域數據，用於測試多條傳輸線之間的相互影響的程度 。

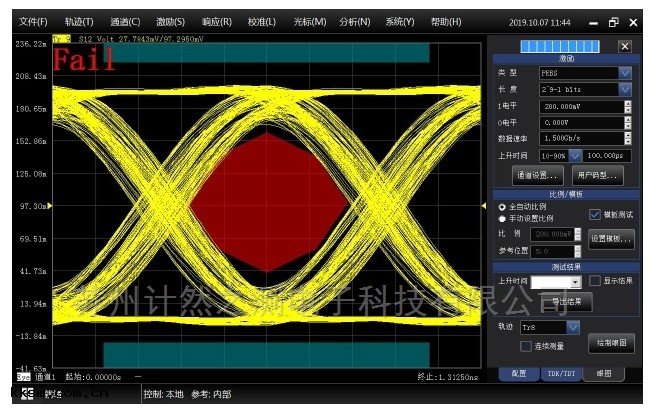

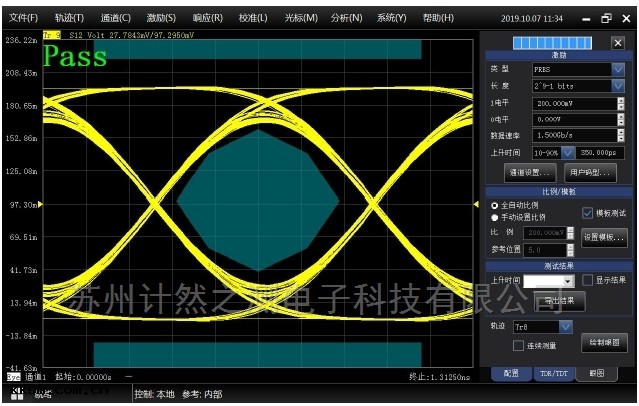

思儀3671系列矢量網絡分析儀的高級時域分析選件提供基於S 參數的虛擬眼圖生成及分析功能 。仿真碼型輸出單元用於產生0 、1 變化的數據位 ，把仿真碼型和被測件的時域衝激響應進行卷積 ，

疊加後得到虛擬眼圖。

根據不同的高速數字通信標准，高級時域分析選件可以使用預先定義好的眼圖模板進行高效率Pass/Fail 測試。

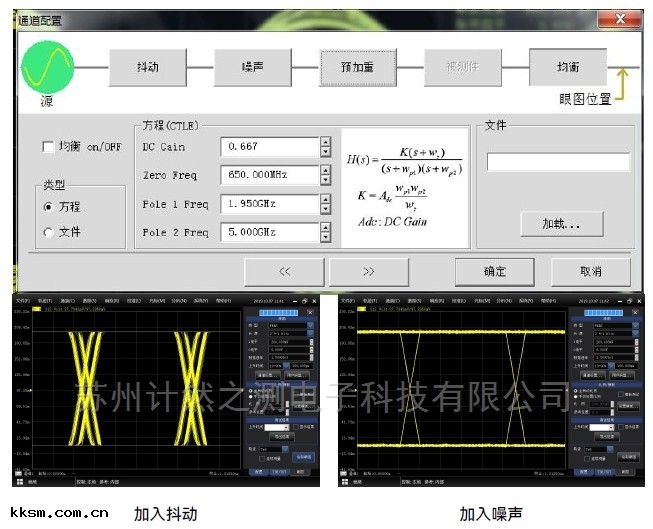

高級時域分析選件可以在仿真眼圖上施加抖動、噪聲等干擾 ，通過預加重和均衡等校正算法的加入 ，模擬真實環境下高速鏈路不同位置的仿真眼圖。

自動夾具移除（選件）

矢量網絡分析儀的測量對象涉及到非標准接頭器件 ，如封裝微波器件、在片器件等。此類器件的特點是無法與矢量網絡分析儀直接相連。使用夾具可以將被測件連接到矢量網絡分析儀上，但同時也引入了夾具誤差 。自動夾具移除功能可以進行夾具參數的提取、存儲以及夾具去嵌入，以獲得被測件的真實參數，其操作簡便 ，精度高 。

進行夾具的描述時 ，可以設置單端夾具及差分夾具，也可以選擇夾具的端口數等信息
。進行夾具參數的提取 ，需要對夾具標准進行測量。在標准描述界面，夾具標准包含三種類型 ：直通標准、開路標准、短路標准 。

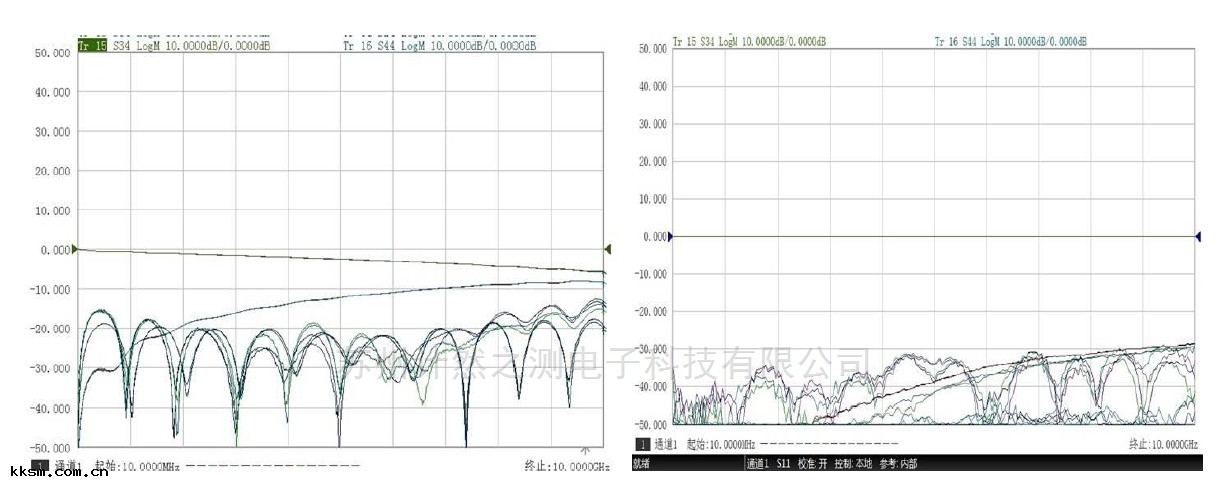

利用自動夾具移除功能，把被測件作為一個整體 ，進行平衡參數提取，並進行四端口的去嵌入。測試結果顯示，傳輸參數能夠很好的去除掉，同樣近端串擾和遠端串擾也得到有效去除 。

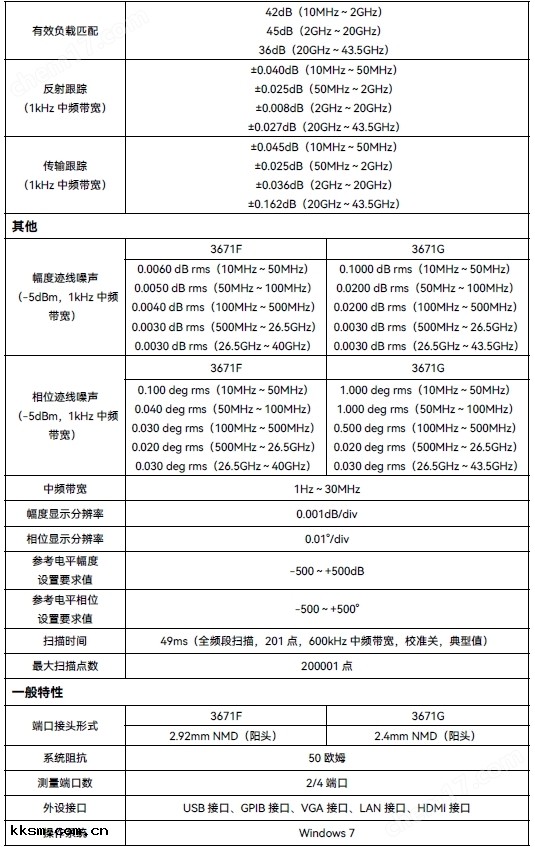

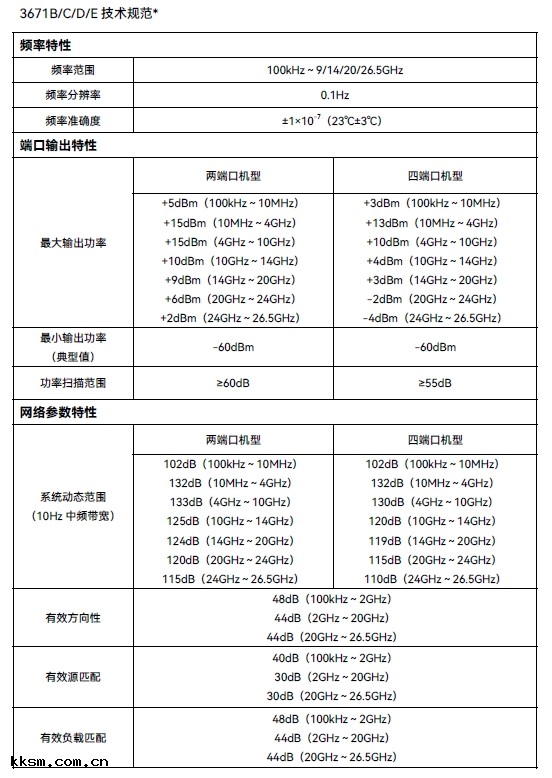

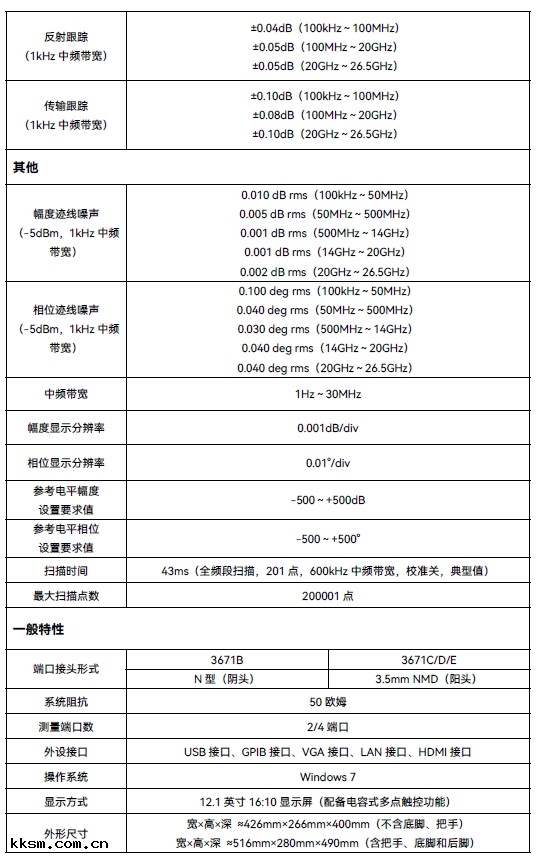

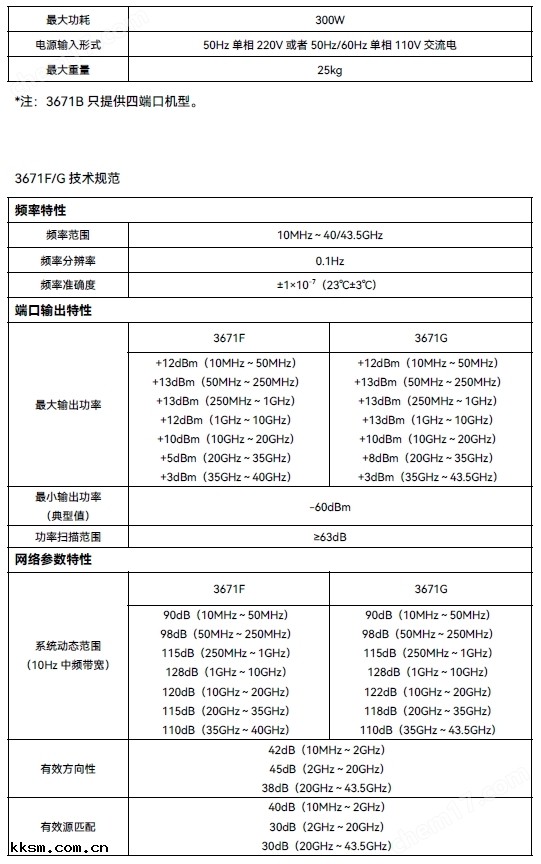

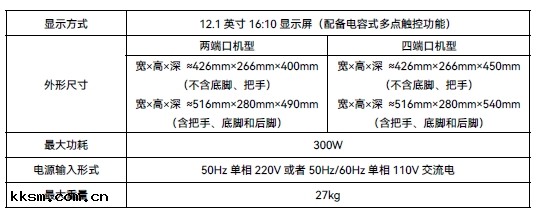

思儀3671系列矢量網絡分析儀
