PICO比克PicoScope3000系列示波器特點 ：

通道：2或4（+16數字通道）

帶寬：50到200MHz

Z大採樣：1GS/s

功能 ，便攜性和性能

PicoScope 3000系列USB供電的PC示波器體積小 ，重量輕，便於攜帶 ，可輕鬆放入筆記本電腦包中，同時提供一系列高性能規格 。

這些示波器提供2或4個模擬通道和一個內置功能/任意波形發生器 。MSO模型增加了16個數字頻道 。關鍵性能指標：

·200 MHz模擬帶寬

·1 GS / s實時採樣

·512 MS緩衝存儲器

·每秒100,000個波形

·16通道邏輯分析儀（MSO型號）

·任意波形發生器

·USB 3.0已連接並已通電

·串行解碼和模板測試作為標準配置

·Windows，Linux和Mac軟件

這些器件由*PicoScope 6軟件提供支持 ，為許多應用提供理想 ，經濟高效的封裝，包括嵌入式系統設計 ，研究，測試 ，教育，服務和維修 。

PICO比克PicoScope3000系列示波器簡介 ：

高帶寬和採樣率

儘管尺寸緊湊且成本低，但在帶寬高達200 MHz的情況下，性能不會受到影響 。該帶寬與高達1 GS / s的實時採樣率相匹配 ，可以詳細顯示高頻。對於重復信號，通過使用等效時間採樣（ETS）模式 ，可以將Z大有效採樣率提升至10 GS / s 。

其他示波器具有較高的Z大採樣率，但沒有深存儲器，它們無法在長時基上維持這些速率 。PicoScope 3000系列提供高達5.12億個採樣的存儲深度，比此價格範圍內的任何其他示波器都高，這使得PicoScope 3406D MSO能夠以1 GS / s的速率一直採樣至50 ms / div（總捕獲時間為500 ms）時間） 。

管理所有這些數據需要一些強大的工具 。有一組縮放按鈕 ，以及一個概覽窗口 ，只需用鼠標或觸摸屏拖動即可縮放和重新定位顯示 。幾百萬的縮放因子是可能的。其他工具 ，如波形緩衝器 ，模板限制測試，串行解碼和硬件加速與深存儲器配合使用，使PicoScope 3000系列成為市場上功能Z強大的示波器 。

邏輯分析儀/混合信號能力

PicoScope3000D系列混合信號示波器包含16個數字輸入，因此您可以同時查看數字和模擬信號 。

數字輸入可以單獨顯示 ，也可以在命名組中顯示，其中二進制 ，十進制或十六進制值顯示在總線顯示中 。可以為每個8位輸入端口定義-5 V至+5 V的單獨邏輯閾值 。數字觸發可以通過任何位模式激活 ，並結合任何輸入的可選轉換。可以在模擬或數字輸入通道上設置高級邏輯觸發 ，或者兩者都設置高級邏輯觸發 ，以實現複雜的混合信號觸發。

數字輸入為串行解碼選項帶來了額外的功率。您可以同時解碼所有模擬和數字通道上的串行數據 ，Z多可為您提供18個數據通道。例如 ，您可以同時解碼多個SPI，I²C ，CAN總線 ，LIN總線和FlexRay信號！

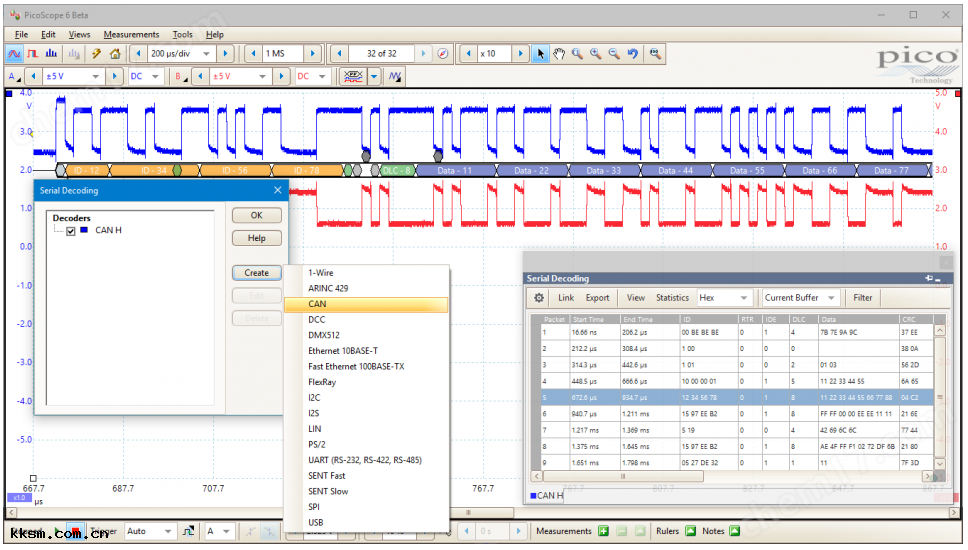

串行總線解碼和協議分析

PicoScope可以解碼1-Wire，ARINC 429 ，CAN＆CAN-FD ，DCC ，DMX512 ，以太網10Base-T和100Base-TX ，FlexRay ，I²C ，I²S ，LIN，PS / 2 ，MODBUS，SENT，SPI ，UART（RS）標準配置為-232 / RS-422 / RS-485）和USB 1.1協議數據 ，開發中有更多協議，將來可通過免費軟件升級獲得。

圖形格式以數據總線時序格式顯示解碼數據（十六進制 ，二進制，十進制或ASCII） ，公共時間軸上的波形下方，錯誤幀標記為紅色。可以縮放這些幀以調查噪聲或信號完整性問題 。

表格格式顯示了已解碼幀的列表，包括數據和所有標誌和標識符。您可以設置過濾條件以僅顯示您感興趣的幀或搜索具有指ding屬性的幀。統計選項顯示有關物理層的更多詳細信息
，例如幀時間和電壓電平 。PicoScope還可以導入電子表格，將數據解碼為用戶定義的文本字符串。

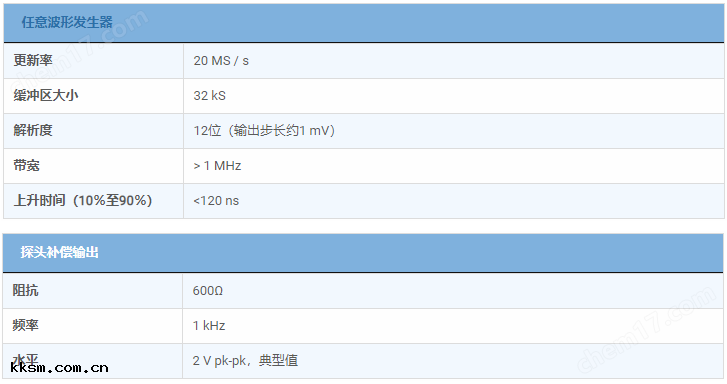

任意波形和函數發生器

所有PicoScope 3000D設備都在前面板上有一個內置函數發生器（正弦，方波 ，三角 ，直流電平 ，白噪聲，PRBS等） 。PicoScope 3000D MSO型號的後面板上有連接器 。

除了設置電平，偏移和頻率的基本控制外，更高級的控制還允許您掃描一系列頻率 。結合頻譜峰值保持選項 ，這為測試放大器和濾波器響應提供了強大的工具。

觸發工具允許在滿足各種條件時輸出波形的一個或多個週期，例如示波器觸發或模板限制測試失敗。

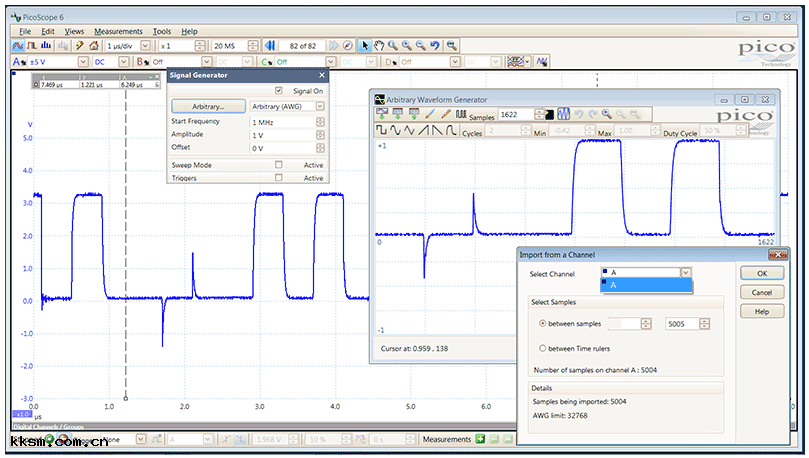

還包括一個14位80 MS / s任意波形發生器（AWG）。可以使用內置AWG編輯器創建或編輯AWG波形，從示波器軌跡導入或從電子表格加載。

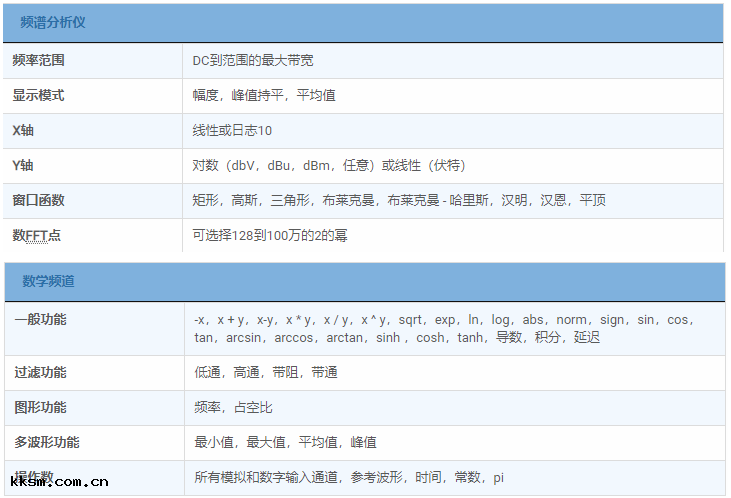

FFT頻譜分析儀

頻譜視圖根據頻率繪制幅度，非常適合查找信號中的噪聲 ，串擾或失真。PicoScope中的頻譜分析儀採用快速傅立葉變換（FFT）類型，與傳統的掃描頻譜分析儀不同 ，它可以顯示單個非重復波形的頻譜 。

全範圍的設置使您可以控制頻譜帶（FFT頻段），窗口類型，縮放（包括對數/對數）和顯示模式（瞬時 ，平均或峰值保持）的數量。

您可以顯示多個頻譜視圖以及相同數據的示波器視圖 。可以在顯示器上添加一套全面的自動頻域測量，包括THD，THD + N，SNR，SINAD和IMD。掩模極限測試可應用於光譜，您甚至可以一起使用AWG和光譜模式執行掃描標量網絡分析。

信號完整性

大多數示波器都是以低廉的價格建造的。PicoScopes符合規範。
精心的前端設計和屏蔽可降低噪音 ，串擾和諧波失真。多年的示波器設計經驗可以從改善帶寬平坦度和低失真中看出 。
我們為產品的動態性能感到自豪 ，與大多數示波器制造商不同 ，我們會詳細公布我們的 規格 。結果很簡單 ：當您探測電路時 ，您可以信任您在屏幕上看到的波形。

USB連接

USB連接不僅可以實現高速數據採集和傳輸，還可以快速，輕鬆地從現場打印，複製，保存和通過電子郵件發送數據 。USB供電無需攜帶龐大的外部電源 ，使工具包在移動中更加便攜

PicoScope 3000系列示波器具有SuperSpeed USB 3.0連接，使得已經優化的數據傳輸過程和波形更新速率更快 。USB 3.0連接的其他優點包括在使用SDK時更快地保存波形和更快的無間隙連續流，Z高可達125 MS / s ，同時示波器仍然可以與舊USB系統向後兼容 。

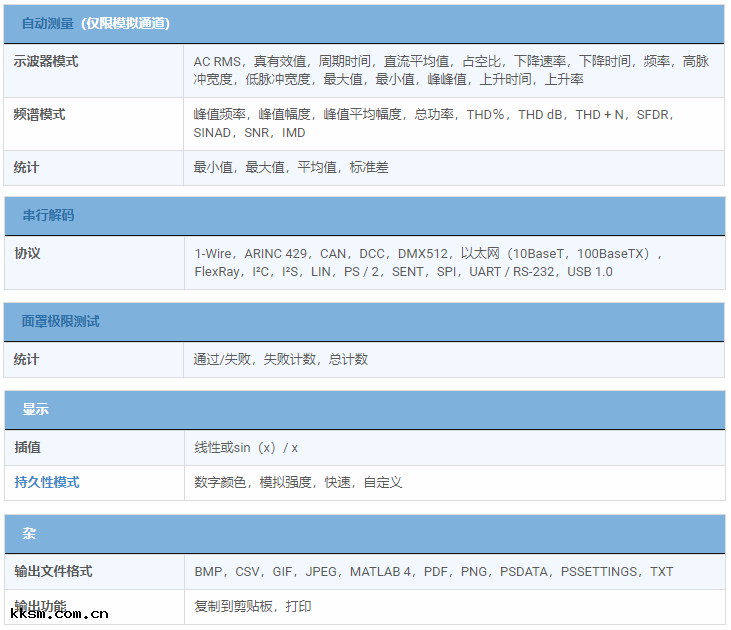

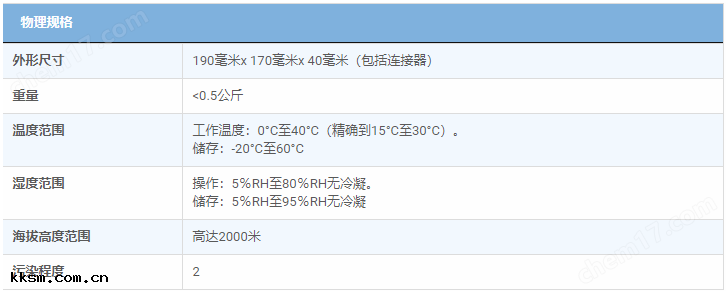

產品規格
