N8330系列超高精度多通道電池模擬器

產品介紹

N8330系列是一款小功率 、多通道、超高精度可編程單芯電池電壓模擬器，也是一款超高精度多通道直流電源 ，電壓精度高達六萬分之一 ，單機多達24個通道，且各通道間相互隔離，方便多通道串聯使用 。N8330系列支持LAN 、RS485通訊控制，控制軟件具有多通道批量操作功能 ，支持分別設定各通道電壓、電流 ，支持分別顯示數據及曲線圖表 ，支持數據分析與報表功能。N8330系列軟件靈活易用 、操作簡潔 ，能滿足多通道、多參數 、複雜測試環境下測試的需求 。

N8330系列超高精度多通道電池模擬器

產品特點

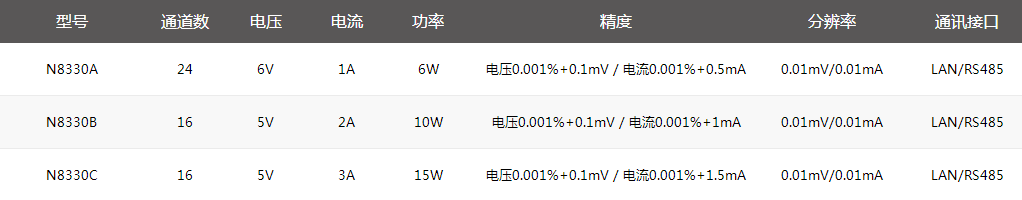

■ 電壓範圍：0~5V/0~6V

■ 超高精度 ，電壓精度高達六萬分之一

■ 電壓溫度系數10ppm/℃

■ 通道間隔離 ，支持多通道串聯

功能與優勢

超高集成度，單機z多支持24通道

    N8330系列採用標准19寸2U機箱，單機容納多達24CH ，通道間相互隔離，一台設備可以同時測試24個工位 ，極大減少用戶測試過程中設備的使用量 ，提高測試效率。

超高電壓精度 ，滿足芯片級測試

        在BMS芯片級測試中 ，BMS對電池單芯電壓進行監測
，需要模擬電芯的電壓精度達到μV級 。N8330系列電池模擬器電壓基本精度可達0.1mV ，電壓分辨率達10μV，技術行業領xian，已廣泛應用於芯片級測試要求的場景。

支持通道間串聯 ，模擬電池組工作狀態

        當需要多串電池芯時，可多台電池模擬器多通道串聯使用，使用者亦可透過Ethernet標准界面進行遠端控制及其他自動測試應用 。多通道批量操作功能 ，各通道亦可分別顯示數據及曲線圖表 ，並提供數據分析與報表功能 。

超快的無過衝暫態響應 ，媲美真實電池

       低輸出噪聲的優勢真實呈現了電池芯無紋波的直流特性 ，負載動態變化時 ，能迅速回饋給予穩定的直流輸出，同時降低因負載變化產生之突波電壓而損害待測物，對於非靜態產品測試應用，皆能及時供應穩定的直流電壓 。

       N8330系列電池芯模擬器，編程響應速度快，小於3ms的負載變化能力 ，模擬各種不同的真實拉載電流波形。

四線制接法 ，消除遠端測量引線電阻

       為了保證對被測設備提供精確的電壓 ，N8330系列產品採用四線制接法，即兩線用於輸出電壓 ，另外兩端直接測量 被 測 設 備 電 壓  。通 過 S E N S E 端 測 量 線 能 消 除 電 源 到DUT之間因引線電阻而引起的電壓降。

應用——BMS測試

系統簡介

  電池管理系統( Battery Management System，BMS)是用來對蓄電池組進行安全監控及有效管理 ，提高蓄電池使用效率的裝置 。對於電動車輛而言 ，通過該系統對電池組充放電的有效控制，可以達到增加續駛里程，延長使用壽命，降低運行成本的目的，並保證動力電池組應用的安全性和可靠性 。動力電池管理系統已經成為電動汽車*的核心部件之一。為了保證BMS能正常工作，需要對BMS做全面的測試 。

系統架構

  恩智測控BMS電池管理系統檢測平台採用模塊化設計，由高精度電池模擬器 、溫度模擬單元 、充放電電流模擬單元、高壓電源、IO檢測單元 、絕緣檢測單元 、BMS 信號與開關量檢測單元 、CAN通訊單元 、軟件控制系統等組成，可以根據客戶需求定制鋰電池串數 ，並生成數據報表。系統集成度高，支持拓展升級 ，方便快捷。
