N8352系列高精度雙通道可編程電池模擬器

產品特點

■   電壓範圍 ：0~6V/0~15V/0~20V

■   電壓精度達0.01%+1mV

■   動態響應快 ，電壓上升時間<40us ，無過衝

■   內置2路高精度DVM測量

■   電流範圍 ：±1A/±2A/±3A/±5A

■   uA ji電流測量精度，自動量程

■   電壓紋波噪聲低至2mVrms

■   支持電池模擬、內阻模擬 、SOC模擬 、故障模擬等功能

■   大尺寸觸摸屏，高清截屏

■   支持LAN、RS232通訊控制，LAN雙接口

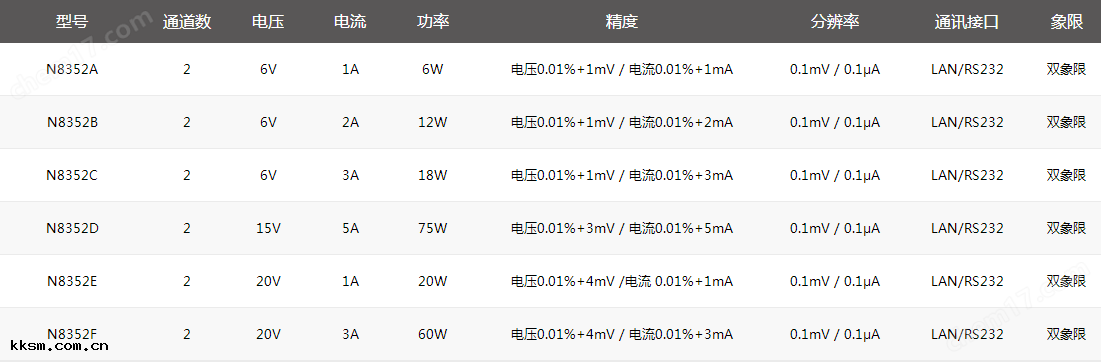

N8352系列高精度雙通道可編程電池模擬器

功能與優勢

N8352具有如下核心功能：

電源模式 ：作為兩通道電源使用 ，可以設定輸出電壓以及輸出限流值，根據負載狀態自動切換恆壓模式或者恆流模式 ，多個電流量程 ，提高輸出與測量準確度。

電池模擬 ：N8352雙通道可獨立設定初始電壓值 、內阻值、電池容量等電池相關參數，並對其進行實時回讀。用於替代真實電池在測試中無法隨意控制電池參數的難點，提高測試研發中的效率 。

故障模擬 ：除了電池的正常狀態 ，還可以模擬電池以下故障狀態：正負極斷路、正負極反接 、正負極短路。

電流雙向流動 ，既可做電源又可作負載
(1) 電流雙向流動 ，同一台設備在同一種連接方式下，既可吸入電流又可輸出電流。

(2) 輸出端有開關組件
，關閉狀態斷開與外界迴路物理連接。

DVM測試功能

     N8352系列除提供電池模擬器功能之外還提供基礎電路測量功能，內置2路高精度DVM數字電壓表來測試外部電壓，電壓範圍為-30V~30V，顯示分辨率為0.1mV。顯示數據實時刷新在觸控屏上，方便用戶直接觀察電壓變化情況 。

可變輸出阻抗 ，真實模擬電池內阻

    N8352具備電池內阻模擬功能，並支持內阻值可編程，可編程範圍為 ：0-20Ω，可模擬與真實電池內阻特性一致的變化曲線。

超快的無過衝暫態響應 ，媲美真實電池

        N8352系列無論在空載還是帶載情況下都能確保電壓變化無過衝，防止因電壓過衝過放對被測品造成損傷從而影響產品品質。可滿足對電源要求較嚴苛的產品測試需求 。

電池模擬特性功能 ，可創建任意規格的電池模型

         N8352系列電池模擬器支持電源模式、充電模式 、電池模擬 、SOC測試、SEQ編輯功能、故障模擬等多種電池模擬功能和特性。一台儀器可實現多種用途 ，精簡測試設備 ，優化測試流程。N8352可測試待機靜態功耗，創建任意規格的電池模型 ，具有強大的保護功能，無任何電池安全隱患和風險 。

應用——手機測試

     當前市場上大部分消費類電子產品需搭配鋰離子電池供電，尤其智能手機行業 ，電池續航問題日顯突出 ，對手機電池測試也越來越嚴苛，相較真實電池，使用模擬電池測試具備以下優點：可模擬電池變化曲線特性模型，縮短測試週期 ，還通過既定的模型反復測試，提高測試數據的可靠性。

      N8352兩個通道電流均可充可放 ，因而可將任一通道作為電源 ，另一通道模擬電池，分別連接至被測手機的電源端與電池端，無需更改接線，即可測試手機電池充放電性能 。使用單台機器便可實現對一塊充放電保護板的測試，無需額外的開關切換，極大的簡化測試系統複雜度，提高測試的穩定性和效率 。

電池模擬相較於真實電池的優勢 ：

■  適用於任意規格的電池模型

■ 可測試待機靜態功耗

■  可變內阻輸出功能

■  內置故障模擬

■  可任意設置電池模擬的起始點

■  強大的保護功能 ，無任何電池安全隱患和風險
