致茂可編程直流電子負載63600系列

產品特色

z大功率 ：100W x2(雙通道) ,300W ,400W

電壓範國：可達600V

可搭載5個模塊，z大達2000W，負載模塊z高可達400W

單一機框z高可達10個通道

絕jia的低電壓操作特性0.4V@80A(Typical)

定電流、定電阻、定電壓及定功率操作模式

定阻抗(CZ)模式仿真電容性負載開機

並聯模式提供大電流及高達2kW的高功率應用

使用者自定義波形

多通道同步時序控制

高達50kHz的自動變頻動態掃瞄(Sweep)

實時的電源供應器負載瞬時響應仿真及電壓峰值(Vpk+/量測

可透過前面板直接編程100組時序及負載值

高精准度的電壓及電流量測

高速且精准的數字化(Digitizing)量測/資料擷取

待測物過電流/過載保護時，電壓 、電流及z大功率點(Pmax)的保護點量測

時間量測

短路模擬

開機自我診斷

保護功能 ：過電流 、過功率 、過溫度保護與過電壓 、正負極反向告警

Ethernet 、 USB. GPIB界面

致茂可編程直流電子負載63600系列

63600系列直流電子負載 ，主要是供A/D電源供應器、D/D轉換器 、充電器 、電池、服務器電源及一些電力電子組件等產品測試使用 ，另外，對於研發部門產品量產及一些進料檢驗的應用等 ，63600都能展現其優異的性能。

63600運用DSP的新技術開發了首chuang的定陽抗(CZ)操作模式 ，批模式可仿真非線性 負載的實際拉 載狀況。63600系列可在低電壓(0.4V)下拉載其額定電流 。

此特性於Point-of-Load的D/D測試及燃料電池的測試 上，仍保有其z佳的拉載能力。

63600系列可透過可編程的拉載電流准位 、電流爬升率/下降率、持續時間和Von點電壓等功能來 仿真廣泛的動態負載應用。63600也有自動變頻 動態掃瞄功能(亦即不同頻率的負載仿真)以滿足ATX電源供應器的需求 。再者，亦提供了100組的儲存功能 ，並可隨時呼叫使用者所儲存的設定值 。在自動化的測試上 ，此儲存
、呼叫的功能可縮短測試時間。

63600整合了實時精准的電壓 、電流量測功能，每個模塊都具有三個文件位、 分辨率高達16位。用戶可於在線做實時的電壓量測和調整 ，也可使用前面板上的按鍵進行短路仿真測試 。透過前面板的VFD顯示器及旋鈕 ，即可在63600系列電子負載上做簡易的操作與設定 ，更能透過 Ethernet、USB和GPIB等接口進行遠程控制。63600也包含了例行性自我診斷功能及過功率 、過電流、過溫度的保護與過電壓告警 ，此外還提供了正負極反接的告警，此全fang位的保護功能，更能確63600系列的質量與可靠度。

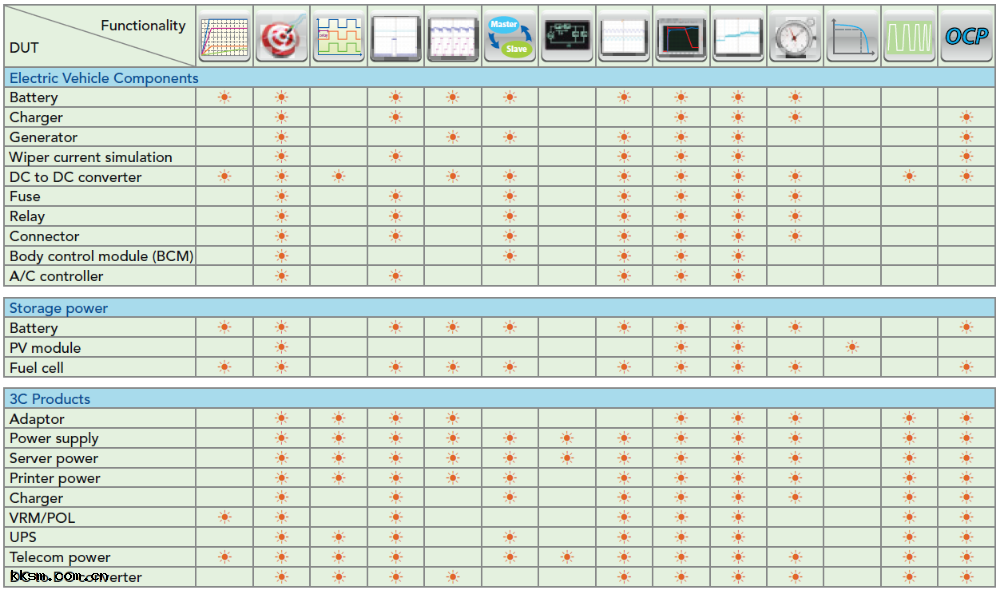

產品應用

多功能系統結構

模塊式設計

負載仿真應用

精准量測

定阻抗模式（CA MODE）

可編程負載時序功能

動態負載與控制

主/從式並聯控制

正弦波動態量測

數字化擷取功能

用戶自定義波性功能

低電壓操作特性
