簡要描述 :KIKUSUI 菊水PWX系列 直流電源是作為機架式電源進行了/優/化設計的CV/CC可變型開關式直流穩定化電源 。為了提高實裝效率 ,呈19英吋架寬的薄型設計 。用於內部冷卻的吸排氣也僅裝在前後側,可以進行上下緊密接合的實裝 。
產品分類
Product Category詳細介紹
| 品牌 | KIKUSUI/日本菊水 | 應用領域 | 能源,電子/電池 ,航空航天,汽車及零部件,電氣 |
|---|
/KIKUSUI 菊水PWX系列 直流電源是作為機架式電源進行了/優/化設計的CV/CC可變型開關式直流穩定化電源 。為了提高實裝效率 ,呈19英吋架寬的薄型設計。用於內部冷卻的吸排氣也僅裝在前後側 ,可以進行上下緊密接合的實裝。
除此以外,在此系列中還標配了LAN
、USB、RS-232C等系統集成所*的各種通信接口。如同時使用VMCB(假想多頻總線)功能
,則不僅可以實行1對N
,還可以高效實行N對M且大規模的網絡型遠程控制與監控。尤其是LAN可對應LXI※
,可以使用個人電腦、智能手機、平板電腦等的網絡瀏覽器進行控制與監控。還可輕松實現對其他建築物中的電源的遠程管理等
。
輸出規格有輸出功率750W與1500W兩種類型
,作業領域為“3倍比"恆功率
,可以進行廣範圍的電壓電流設定組合
。例如
,額定輸出電力1500W型的PWX1500ML可以在80V-18.75A到26.8V-56A的範圍內進行無縫切換。並且,輸入電源電壓也是85V〜265V的通用規格
,並內置抑制高頻電流用的PFC(功率因數改善電路)。此外,還配置有外部模擬信號控制監控器信號輸出、主機從機並聯運行功能
、各種保護功能
、內存功能等。
※LXI: LAN eXtention for Instrumentation
特長
性能和功能
額定輸出功率: 750W/1500W
額定輸出電壓: 30V/80V
輸出形式為可進行廣範圍的電壓
、電流設定組合的恆功率型(3倍比)
搭載有功率因數改善電路:0.99(100V輸入時)
,0.97(200V輸入時)*TYP值
對應通用的輸入電源電壓(85V〜265V)
標配LAN (LXI對應) / USB / RS-232C通信接口
VMCB(假想多通道總線)功能提高了多頻運用的效率化
仿真設定、指令語言設定功能
可以提高機架實裝效率的高度1U薄型
、輕量設計
單控並聯運轉功能(同一機種大4台)
單純串聯運行功能(同一機種2台, 650V機型除外)
外部模擬信號控制(通過電壓
、電阻進行輸出控制、通過接點信號進行ON/OFF切換)
模擬監控器信號輸出(輸出電壓
,電流和工作模式的監控)
裝置有過電壓保護、過電流保護、過熱保護等各種豐富的保護機能
記憶功能(電壓/電流/OVP
,OCP,UVL的各種設定共可儲存3組)
遙感功能
可對"breeder circuit"分洩回路的ON、OFF進行控制(可防止電池的過放電)
CV、CC優先啓動功能(防止輸出開啓時的過衝)
內部電阻變函數(工廠選購件 *PWX750ML 為對象外)

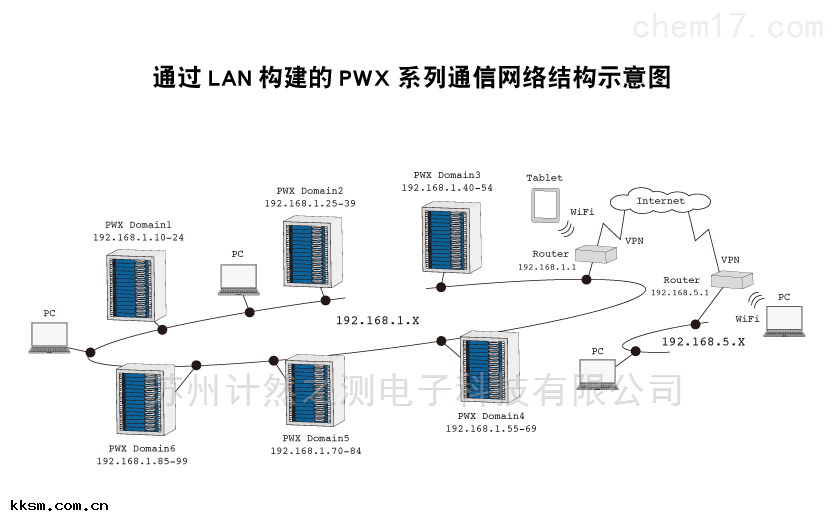

標配LAN×VMCB (假想多通道總線)功能支持網絡型遠程 控制與監控
WX系列標配LAN
、USB
、RS-232C作為通信接口。並且
,如同時使用可將多個PWX系列進行假想工作組化來進行管理的“VMCB(假想多通道總線)"功能 ,則不僅可以實行1對N,還可以高效實行N對M且大規模的網絡型遠程控制與監控
。尤其是LAN可對應LXI(LAN eXtention for Instrumentation),可以使用個人電腦
、智能手機、平板電腦等的網絡瀏覽器對嵌入PWX系列的網絡服務器進行訪問,從而對電源進行控制與監控
。 另外,如果使用另售的時序創建軟件SD013-PWX (Wavy for PWX)
,則不僅能夠指/ding通道(個別)設置連接到VMCB上的PWX系列,還可以利用global命令進行批量控制
。可以同時進行多台設備的輸出ON/OFF切換,以及輸出電壓、電流值操作
。

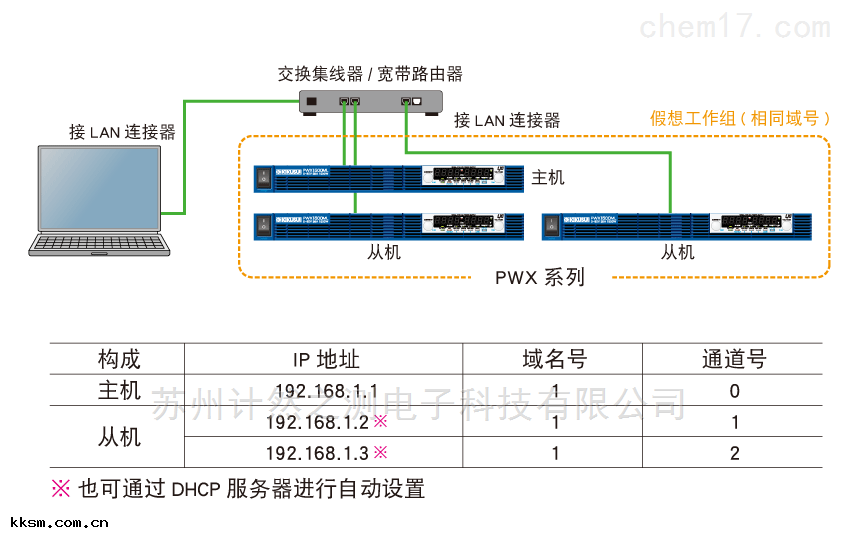

LAN接口與VMCB組成的基本結構(例)
使用集線器將個人電腦和PWX系列連接到LAN,如下圖所示對欲進行假想工作組化的PWX系列進行設置。並且
,假想工作組設置數量大為255個,每個工作組的大構成數量為31台
,工作組內的機型不必統一
。

使用嵌入WEB服務器實現輕松訪問
可以使用個人電腦
、智能手機
、平板電腦等的WEB瀏覽器訪問嵌入PWX系列的網絡服務器,進行電源控制與監控
。

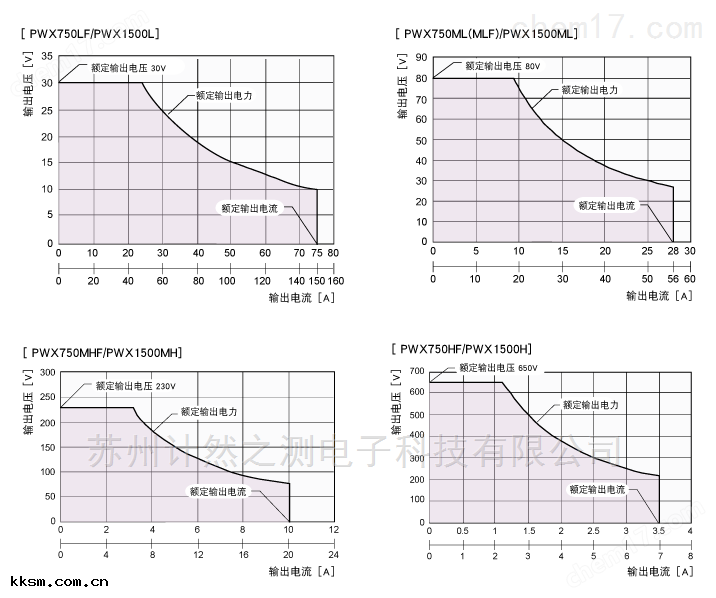

工作領域: 3倍比"恆功率型
工作領域為可以進行廣範圍電壓電流設定組合的“3倍比"恆功率型
。例如額定輸出功率1500W
,ML(PWX1500MLF)機型
,可以從80V-18.75A到26.8V-56A之間無間隙動作
。

應用軟件
時序創建軟件 SD013-PWX(Wavy for PWX)
用於幫助電源的自動測驗、執行的軟件。 也可使用鼠標描繪&和表格的計算來編輯波形
。
SD013-PWX(Wavy for PWX)是支援KIKUSUI電源,負載的時序作成,執行的軟件。SD013-PWX是為即使沒有任何編程知識的人也能憑直感使用電腦輕松隨意的繪制時序控制模式圖形而開發的。對電壓
、電流的監視
,記錄等,象使用遙控器一樣來操控電源。
內部電阻變函數
在恆電壓動作狀態下,根據相應的輸出電流值,使輸出電壓值隨著所設定的電阻值下降的功能。 可以很輕松地模擬二次電池、太陽能電池
、燃料電池等的內部電阻
。 另外
,可以通過機體的配置設定和通信接口(LAN/USB/RS232C)來設置電阻值。
*工廠選購件 * PWX750ML 為對象外
