IT8900A/E系列 大功率電子負載

大功率電子負載具有150V 、600V、1 ,200V三種電壓範圍 ，單機功率從2 kW到 54 kW 。較寬的電壓電流範圍，單機櫃大電流可達2400A 。通過主從並聯，大功率可擴展到600 kW
。高功率密度，6 kW僅4u高度。多達8種/4種工作模式，具有更快的環路響應和電流上升、下降速度 ，另有動態模式、OCP 、OPP測試、自動測試及電池測試功能 。

IT8900A/E系列 大功率電子負載

Itech艾德克斯IT8902A-150-200

Itech艾德克斯IT8902E-150-200

Itech艾德克斯IT8902A-600-140

Itech艾德克斯IT8902E-600-140

Itech艾德克斯IT8902A-1200-80

Itech艾德克斯IT8902E-1200-80

Itech艾德克斯IT8904A-150-400

Itech艾德克斯IT8904E-150-400

Itech艾德克斯IT8904A-600-280

Itech艾德克斯IT8904E-600-280

Itech艾德克斯IT8904A-1200-160

Itech艾德克斯IT8904E-1200-160

Itech艾德克斯IT8906A-150-600

Itech艾德克斯IT8906E-150-600

Itech艾德克斯IT8906A-600-420

Itech艾德克斯IT8906E-600-420

Itech艾德克斯IT8906A-1200-240

Itech艾德克斯IT8906E-1200-240

Itech艾德克斯IT8912E-150-1200

Itech艾德克斯IT8912A-600-840

Itech艾德克斯IT8912E-600-840

Itech艾德克斯IT8912A-1200-480

Itech艾德克斯IT8912E-1200-480

Itech艾德克斯IT8918A-150-1800

Itech艾德克斯IT8918E-150-1800

Itech艾德克斯IT8918A-600-1260

Itech艾德克斯IT8918E-600-1260

Itech艾德克斯IT8918A-1200-720

Itech艾德克斯IT8918E-1200-720

Itech艾德克斯IT8924A-150-2400

Itech艾德克斯IT8924E-150-2400

Itech艾德克斯IT8924A-600-1680

Itech艾德克斯IT8924E-600-1680

Itech艾德克斯IT8924A-1200-960

Itech艾德克斯IT8924E-1200-960

Itech艾德克斯IT8930A-150-2400

Itech艾德克斯IT8930E-150-2400

Itech艾德克斯IT8930A-600-2100

Itech艾德克斯IT8930E-600-2100

Itech艾德克斯IT8930A-1200-1200

Itech艾德克斯IT8930E-1200-1200

Itech艾德克斯IT8936A-150-2400

Itech艾德克斯IT8936E-150-2400

Itech艾德克斯IT8936A-600-2400

Itech艾德克斯IT8936E-600-2400

Itech艾德克斯IT8936A-1200-1440

Itech艾德克斯IT8936E-1200-1440

Itech艾德克斯IT8942A-150-2400

Itech艾德克斯IT8942E-150-2400

Itech艾德克斯IT8942A-600-2400

Itech艾德克斯IT8942E-600-2400

Itech艾德克斯IT8942A-1200-1680

Itech艾德克斯IT8942E-1200-1680

Itech艾德克斯IT8948A-150-2400

Itech艾德克斯IT8948E-150-2400

Itech艾德克斯IT8948A-600-2400

Itech艾德克斯IT8948E-600-2400

Itech艾德克斯IT8948A-1200-1920

Itech艾德克斯IT8948E-1200-1920

Itech艾德克斯IT8954A-150-2400

Itech艾德克斯IT8954E-150-2400

Itech艾德克斯IT8954A-600-2400

Itech艾德克斯IT8954E-600-2400

Itech艾德克斯IT8954A-1200-2160

Itech艾德克斯IT8954E-1200-2160

產品特點

♦ 單機輸入功率：2-54 kW

♦ 電壓範圍 : 150V 、600V 、1200V

♦ 電流範圍：4u模組高600A（24u機櫃大2400A）

♦ 主/從並聯控制，大功率擴展至600 KW

♦ 提供多種工作模式*1：CC、CV、CR 、CP 、CC+CV 、CV+CR、CR+CC、CP+CC

♦ CV環路速度可調，匹配不同電源

♦ 30 kHz高速動態模式*2 ，可調電流上升和下降沿

♦ 500 kHz高速電壓、電流採樣率

♦ 時間量測 、電池放電測試功能

♦ 短路模擬 ，自動測試功能

♦ 軟開機 、軟關機 ，防止on/off時的電壓波動

♦ 時序控制list編程

♦ I-monitor監控功能

♦ 內置LAN 、USB、RS232 、GPIB、CAN、外部模擬量控制接口

♦ OCP/OPP測試功能

♦ 高精准度的電壓及電流量測

♦ 保護功能：過電壓 、過電流、過功率 、過熱 、電流振蕩保護 、限電流 、限功率、風扇堵轉保護 、反向告警等

♦ 斷電保持記憶功能，記憶容量100組

♦ 獨立主機控制 ，便於維護安裝
。

*1  IT8900E僅有CC、CV、CR、CP工作模式

*2  30 kHz僅適應於150V A系列機型

產品功能與優勢

應用範圍

♦ 直流充電樁 、車載充電機 、功率電子等測試
♦ 保險絲 、繼電器的老化測試
♦ 動力電池、鉛蓄電池
、燃料電池的放電測試
♦ 智能制造、工業電機的安全性測試（如無人搬運車、機器人等）
♦ 自然能源（太陽能電池陣列、風能發電）的虛擬負載的測試
♦ 服務器電源 、高壓UPS、通信電源的測試
♦ A/D電源供應器及其他電力電子元器件的測試

高功率密度、小體積
IT8900A/E採用高功率密度設計 ，體積是傳統電子負載的一半 ，重量是傳統電子負載的三分之一。

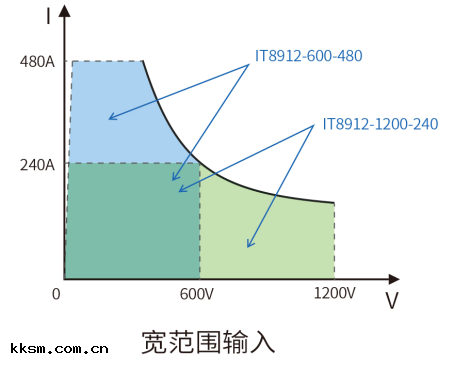

較寬的電壓 、電流輸入範圍
IT8900A/E 系列具有較寬的電壓 、電流輸入範圍，覆蓋了已有的多種機型 ，滿足高電流、低電壓或高電壓、低電流的多種需求 。

八種工作模式

IT8900A 系列具有CC 、CV、CR、CP
、CV+CC 、CV+CR 、CR+CC 、CP+CC等八種工作模式，可適應多種場合的測試需求。其中 ，CP模式常用於測試UPS的電池測試 ，模擬當電池電壓衰減時電流的變化。同樣可作為DC-DC轉換器和逆變器的輸入端的特性模擬。CR模式常用於通信電源的緩開機測試、LED驅動器測試 、汽車溫控器的帶載電路測試。CV+CC模式可以應用於負載模擬電池，測試充電樁或車載充電器的場合，CV工作的同時，限制拉載大電流。CR+CC模式常用於車載充電機限壓 、限流特性測試、恆壓精度、恆流精度的測試中 ，防止車載充電機的過流保護。

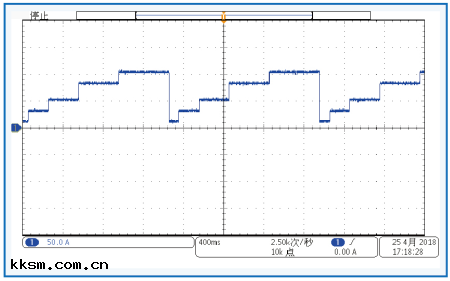

動態和List功能
IT8900A/E 系列電子負載的動態模式和list模式均可在CC模式下進行，通過編輯每一步的步值脈寬和斜率，可生成多種復雜序列 ，讓用戶完成各種帶載波形的測試。並且在CC模式下，IT8900A/E  可設定上升下降沿速度 。

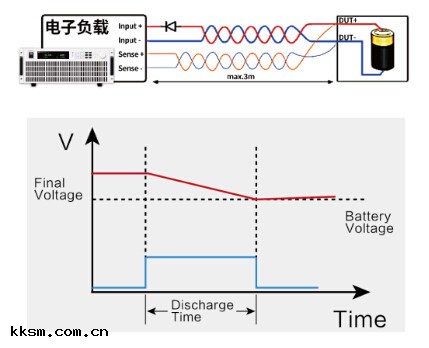

電池放電功能
IT8900A / E 系列電子負載具有電池放電功能 ，可使用恆流、恆電阻或恆功率模式下進行放電測試。可自行設置放電截止條件：關斷電壓、關斷容量及放電時間，三者中任一種條件滿足，放電停止。測試過程中可觀測電池的電壓、時間和已放電容量。

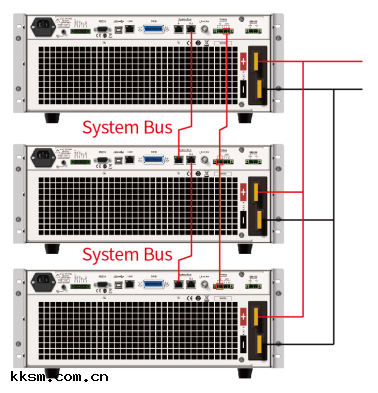

主從並聯 ，功率靈活配置
IT8900A/E 系列具有主從並聯，主動均流的功能。支持不同功率、同電壓機櫃的並機，並機後可以實現單機所有功能，包括CV模式下的工作，高可以並聯到384 kW 。單機櫃亦可獨立工作，功率配置更靈活。此並機採用模擬量與數字量分別接線的方式，並機性能更穩定 。

內置豐富的通信接口

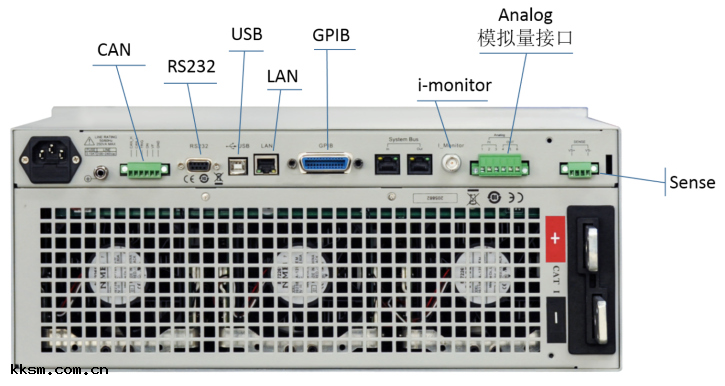

IT8900A/E 系列電子負載標配LAN、USB、RS232、CAN、GPIB、模擬量接口等通信接口，支持SCPI協議 。適合用戶進行功率拓展、電腦或PLC遠程控制 、系統搭建等。

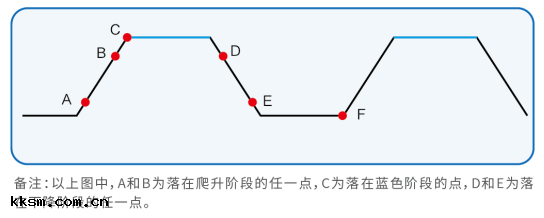

Measure量測功能
IT8900A/E 系列提供電壓 、電流的上升 、下降時間的量測 ，測量精度可達10us，媲美高精度示波器。可應用於電源模塊的開機、關機、保持時間的量測；保險絲熔斷時間的量測等。量測時間的測定通過上位機軟件發送指令 。

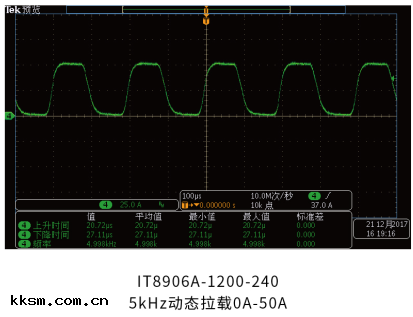

高達 30 kHz 的動態模式
IT8900A系列電子負載（150V機型）具有高達30 kHz的動態模式*，一體化的內部結構的升級使得該系列的環路響應和穩定性得到大幅提高 。可應用於開關電源的瞬態響應的測試 ，亦可以測試DC-DC轉換器和電池的瞬間大電流耐受性 。
*IT8900E的動態響應為10 kHz

外部模擬量控制功能
IT8900A/E 系列電子負載具有模擬量控制接口，可用於工業控制或並機拓展負載功率使用。

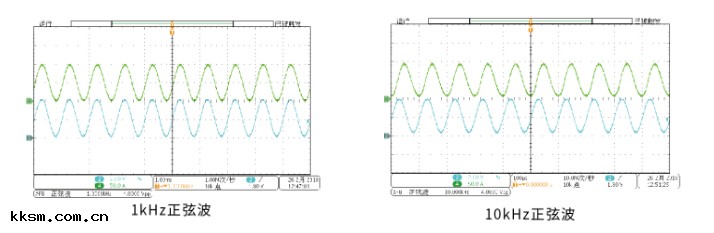

用於工業控制時，使用PLC輸出的0~10V控制負載的CC /CV的0~100%滿量程的變化，相較於上位機實時控制 ，響應時間更快 ，高達10us，單步時間<10ms，精度可達到1%。同時 ，也具有步數不受限的優勢。下圖為 0-4.2V正弦波輸入模擬量接口 ，控制IT8900A 0-100A的動態拉載， 10kHz以下波形幅值、相位還原度較高。可應用於各類復雜波形的電池測試，亦可用於燃料電池的阻抗分析測試 。
用於並機擴展負載功率時，模擬量接口可用於並機差分模擬量控制接口 ，比傳統的獨立LAN口並機通信
，數據更穩定、可靠 。

全面的保護功能

IT8900A/E 系列提供全面的電壓、電流保護功能 ，包括開機的軟啓動 、關機軟卸載 、電流振蕩保護、過電壓、過電流、過功率 、過溫度、限電流、限功率保護、風扇堵轉保護等等 ，可防止人員誤操作、惡劣工作環境以及電流環路不匹配導致的振蕩對於負載或待測物造成的損壞，確保人員安全。

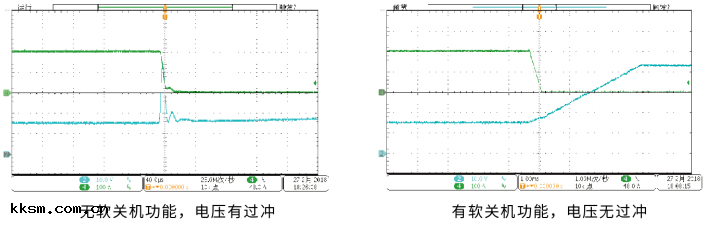

軟開機 、軟關機功能
IT8900A/E 具有軟開機和軟關機功能，可以防止負載帶載過快，瞬間拉低電源電壓 ，或者瞬間關閉負載造成的電源電壓突波 ，即on斜率可設定 ，off斜率開啓的功能。

大功率電子負載

選件&配件

•

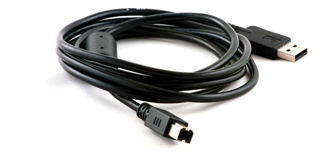

  USB直連線（配件）用於USB口通訊

•

  光盤（配件）含用戶手冊及通訊協議

•

  AC電源線（配件）AC電源線（配件）

•

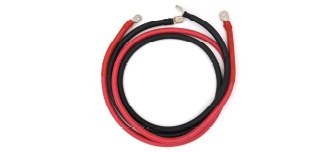

  IT-E32410-OO（選件）240A/1m/圓端子 紅黑測試線一對

•

  IT-E32420-OO（選件）240A/2m/圓端子 紅黑測試線一對

•

  IT-E33620-OO（選件）360A/2m/圓端子 紅黑測試線一對

•

  IT-E31220-OO（選件）120A/2m/圓端子 紅黑測試線一對
