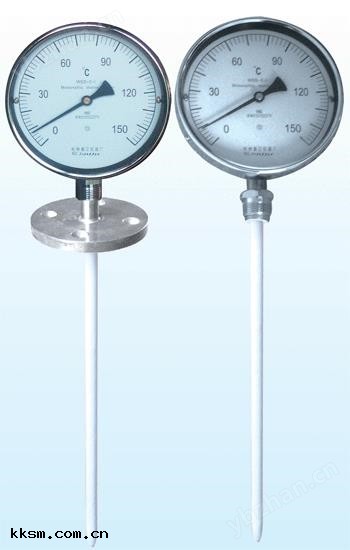

WSS-483F萬向雙金屬溫度計

防腐雙金屬溫度計，採用的加工技術 ，將聚四氟乙烯燒結在測溫保護管及連接裝置金屬表面，以確保傳感器與介質接觸部位不被腐蝕。可廣泛應用於各類化工企業 ，可測量任何種類 、任意濃度的酸 、鹼及強氧化劑等工藝介質的溫度 。測量範圍 ：-60~40℃ ，0~50、100、150 、200 、250℃，也可以由用戶 ；

技術參數：

精度等級 ：1.5%F.S

工作壓力 ：大使用壓力4.0MPa；

F4 包層厚度 ：~1.0mm ，也可由用戶 ；

防腐質量檢驗 ：採用電火花微孔探傷檢測，電壓12kV，頻率 1.6 X 106Hz 不擊穿；

金屬保護管材質：304；或由用戶；

金屬保護管外徑；Ф6，Ф8，Ф10 ；

連接方式 ：(1)　可動外螺紋 ：公制 、英制 ，由用戶 ；

(2)　法蘭連接 ：公制 、英制，由用戶 ；

指示表外徑：D= Ф80 ，Ф100，Ф150 ；

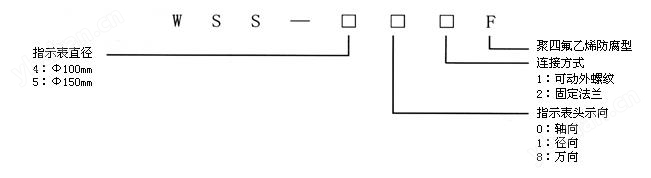

WSS-483F萬向雙金屬溫度計 型號 、示意圖及規格：

安裝注意事項 ：

防腐雙金屬溫度計保護管外襯聚四氟乙烯包層較薄，易被尖硬物質刺破 ，在拆箱、安裝過程中要小心，以免刺穿碰壞。驗收檢驗 ：聚四氟乙烯保護管出廠前已經嚴格檢驗 ，但為防止拆箱 、運輸過程的損壞 ，使用前應外觀檢查，並採用電火花微孔探傷檢測 ，電壓12kV，頻率 1.6 X 106Hz 不擊穿 ；聚四氟乙烯固定螺紋
，工作壓力為0.6MPa ，安裝時用力適當，鬆緊適度 ，以免擰壞聚四氟乙烯固定螺紋。

訂貨須知：

訂貨時需注明型號 、分度號 、長及插入長度 (L及Ⅰ) 、金屬保護管外徑及材質 、連接裝置形式及規格、數量；固定螺紋採用聚四氟乙烯 ，在螺紋規格前加“F"，如 ：FM27×2 ；如有特殊要求，請在訂貨時詳細說明 。

圖 1

圖 2

圖 3
