簡要描述:遠傳雙金屬溫度計,既滿足現場測溫需求,亦滿足遠距離傳輸需求 ,可以直接測量各種生產過程中的 -40~+600℃範圍內液體 、蒸氣和氣體介質以及固體表面的溫度測量 。
產品型號
:WTYY-1021
、1031、1051型
廠商性質
:經銷商
更新時間
:2025-07-03
訪 問 量:1433產品分類
詳細介紹

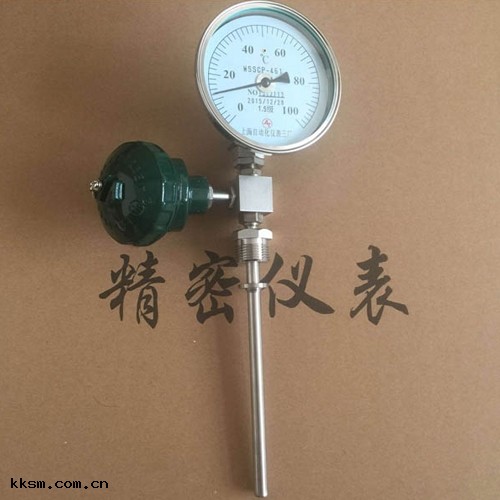

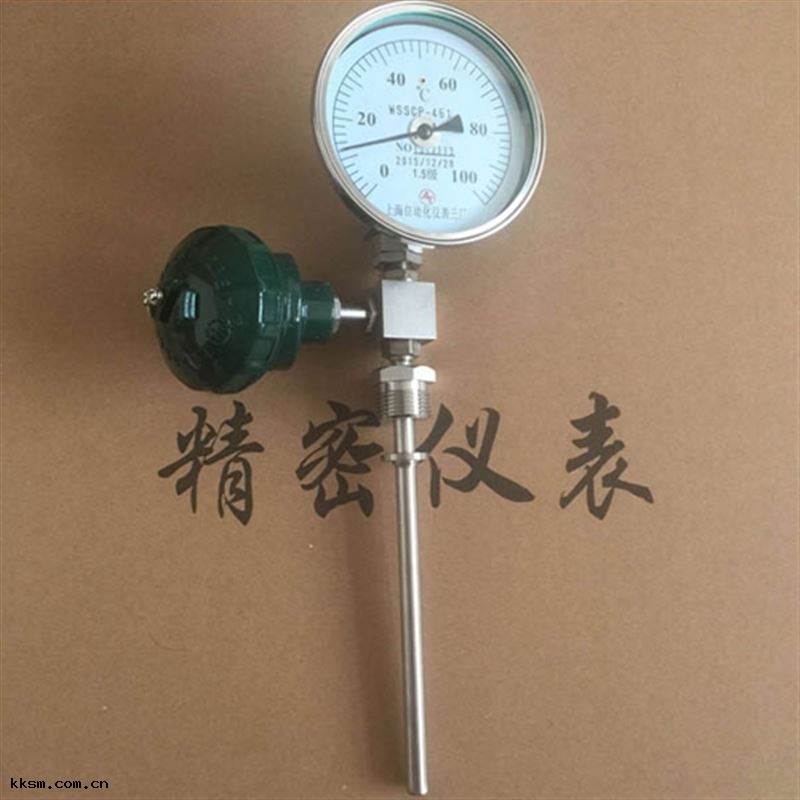

遠傳雙金屬溫度計
該溫度計以及由此開發的系列化溫度儀表 ,克服了傳統膨脹式溫度計性能單一、壽命短、可靠性差、溫包體積大的缺點 。其中測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60倍 ,創造性地將鉑或銅熱電阻測溫元件安裝於測溫元件內 ,實現了機電一體化的測溫功能 。形成了以液體壓力式溫度極為基本測溫儀表的遠傳、防爆、防震、防腐 、電接頭 、溫度信號變送等多功能 、系列化溫度儀表 。
性能:
1、具有測溫探頭小 ,靈敏度高 、線性刻度 、壽命長等特點 。
2、具有遠傳輸出電阻信號(PT100),抗震性 ,耐腐蝕性及大功率開關信號等多種功能。
3、結構形式與國際同類產品相同,可替代進口 。
技術參數:
1 、測溫範圍 -40~600℃
2 、環境溫度 -10~55℃
3、相對濕度 ≤95%
4、精度等級 1.5級
5、時間常數 ≤60S
6 、探頭耐壓 ≤6Mpa
7、探頭直徑:φ8-10mm 、可動外螺紋:M27*2
8、熱電阻PT100(單路、雙路輸出)或4-20mA電流輸出
9 、防護等級:IP55
遠傳雙金屬溫度計
一、型號及規格組成
WTY系列溫度計編號說明
①編號中斜槓“/"前面型號部分,按《工業自動化儀表產品型號編寫原則》的規定編寫,“/"後面為規格部分
,由我廠自行規定
,若設計選型時因字符太長無法填寫 ,可與我公司聯繫約定其它代號。
②編號第一節中的儀表功能為基本功能
,若要選擇一項以上功能,請在編號中增加第三節“功能組合"
,其中防震、電接頭和最高指示三者之間只能選擇一種功能,防爆與電接頭兩者功能也不能組合。
③附加說明請注明軟尾材料、出線裝置型號及位置
、是否帶保護套管、防爆儀表出線方式、熱點阻分度號等以及其它要說明的內容。例如
:“WTY- 1033-X2-F 0~100℃ Φ12*300的內容剎車管 Pt100左接線盒"表示:該溫度計為帶電接點雙上限報警熱電阻遠傳溫度計,且帶防腐套管,其具體尺寸為:直徑12mm,插入深度300mm
,
。
鉑熱電阻Pt100,左接線盒引線
,安裝螺紋為卡套螺紋 M27*2
。
二、規格與參數
1.基本技術參數
環境溫度
:-10~+55℃ 相對濕度:5~95% 指標精確度:1.5 級
時間常數
:9秒(包聚四氟乙烯時為34秒) 熱電阻分度號:Pt100或Cu50
熱電阻精度等級
:ZBY 301-85 B級 熱電阻熱響應時間:τ0.5=35秒(包聚四氟乙烯
時為45 秒)
2.儀表量程
| 含0點量程 | 無0點量程 |
| -40~80℃ 0~50℃ 0~100℃ 0~ 150℃0~ 200℃ 0~250℃ 0~300℃ 0~400℃0~500℃ 0~600℃ | 50~ 100℃ 50~150℃ 100~200℃150~250℃ 200~400℃ 200~500℃200~ 600℃ 300~500℃ 400~600℃ |
3.WTY系列溫度計功能組合與生產型號一覽表
| 型 號 | 名 稱 | |
| 基本類型 | WTY-1□□□WTYY-1□ □□WTYZ-10□□WTYX-10□□WTYS-1□□□ | 液體壓力式溫度計液體壓力式熱電阻遠傳溫度計液體壓力式防震溫度計液體壓力式點接點溫度計液體壓力式熱電阻溫度變送器(4-20mA輸出) |
| 功 能 組 合 型 | WTYY-10□ □-XWTYS-10□□-XWTYY-10□□-ZWTYS-10□□- ZWTYY- 1□□□-BWTYY-10□□-BZWTYS-1□□□- BWTYS- 10□□-BZWTYY-1□□□-dWTYY-1□□□- dZWTYS-1□□□-dWTYS-10□□-dZ | 液體壓力式帶電接點熱電阻遠傳溫度計液體壓力式帶電接點熱電阻溫度變送器液體壓力式防震型熱電阻遠傳溫度計液體壓力式防震型熱電阻溫度變送器液體壓力式本安防爆型熱電阻遠傳溫度計液體壓力式本安防暴防震型熱電阻遠傳溫度計液體壓力式本安防暴型熱電阻溫度變送器液體壓力式本安防暴防震型熱電阻溫度變送器液體壓力式隔爆型熱電阻遠傳溫度計液體壓力式隔爆防震型熱電阻遠傳溫度計液體壓力式隔爆型熱電阻溫度變送器液體壓力式隔爆防震型熱電阻溫度變送器 |
| WTY□-1□□ □-□F | 液體壓力式防腐系列溫度計 | |
三
、WTY系列溫度計功能特點
防爆液體壓力式熱電阻遠傳溫度計以及由此派生的系列化溫度儀表,克服了傳統膨脹式溫度計壽命短、可靠性差
、溫包體積大的缺點。其中測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60 倍,創造性地將鉑或銅熱電阻測溫元件安裝於測溫元件內
,實現了機電一體化的測溫功能
。形成了以液體壓力式溫度計為基本測溫儀表的遠傳、防爆
、防震
、電接點
、溫度信號變送等多功能
、系列化溫度儀表。
型號表示
| W | W)溫度儀表 S)變送器 |
| T | 彈性元件 |
| Y | Y)液體式 Z)防震 |
| □(儀表功能) | Y)遠傳 Y2)雙支電阻 YP)並聯式 |
| 1 | 小型指示 |
| □(指示方式) | 0)單指示 2)最高指示 |
| □(表面直徑) | 1)Φ60 2)Φ80 3)Φ100 5) Φ150 |
| □(表面示向) | 0)軸向 1)徑向 2)嵌裝 3)掛裝 5)萬向 |
| □(功能組合) | Z)防震 X)電接點 F)防腐 B)本安 D)隔爆 |
| / | |
| □ | 儀表量程℃ |
| □ | 尾長(直徑×硬尾長×軟尾長) |
| □ | 安裝螺紋 |
| □ | 附加說明 |
| 耐壓 | (常壓可不標) |
| 例如 :WTYY-1021 ,WTYY-1031 ,WTYY-1051 | |
| 軸向、徑向和萬向型 | ||||||||
| 表面直徑D(mm) | φ 60 | φ 80 | φ 100 | φ 150 | ||||
| 儀表 | B | D1 | B | D1 | B | D1 | B | D1 |
| WTY 非電接點 溫度計 | 36 | 68 | 36 | 85 | 36 | 105 | 36 | 155 |
| WTY 帶電接點 溫度計 | / | 58 | 85 | 65 | 105 | 65 | 105 | |
| 軸向WTY 溫度計 | 徑向WTY 溫度計 | 萬向WTY 溫度計 | WTYY或 WTYX型溫度計 (航空插頭) | WTYY或 WTYX型溫度計 (接線盒) | WTYY-B或 WTYY-d型 防爆溫度計 | |||
| 嵌裝和掛裝型 | ||||||||
| 表面直徑D(mm) | φ 80 | φ 100 | φ 150 | |||||
| 儀表 | B | D2 | B | D2 | B | D2 | ||
| WTY 非電接點溫度計 | 54 | 95 | 54 | 115 | 54 | 165 | ||
| WTY 帶電接點溫度計 | 76 | 95 | 74 | 115 | 74 | 165 | ||
| 嵌裝WTYY溫度計 (測溫元件上部出線) | 嵌裝WTYS或 防爆溫度計 | 掛裝WTY溫度計表頭 | 掛裝WTYY或WTYX溫度計 (表頭下部出線) | |||||
注
:1、電接點
、熱電阻或溫度變送器的出線裝置一般位於表頭下部,變送器出線裝置採用防爆接線盒出線裝置
。
2、嵌裝和掛裝型隔爆溫度計,接線盒必須安放在測溫元件上部,嚴禁放於表頭下部
。
3
、嵌裝和掛裝本安防爆溫度計
,接線盒一般安放在表頭下部
,也可以根據需要安放在測溫元件上部
。
4
、當儀表量程上限大於等於300℃時
,安裝螺紋由不鏽鋼材料製造,同時安裝螺紋至表頭尺寸 h=100毫米;當儀表量程上限小於300℃時
,安裝螺紋由H62黃銅製造 h=60毫米。
