我們在25oC的K型熱電偶產生1.0 mV 。它有一根長TC電纜，不顯示連續性，但電阻為130歐姆。這是因為長延長線相關的問題之一是噪聲干擾。可以不要長距離發送低電平TC信號，而是將發射器電子元件直接放在熱電偶套管的頂部
。如今，在大多數工業應用中使用整體式變送器在成本上具有競爭力，並且實際上比將長熱電偶引線連接到控制室的成本更低。

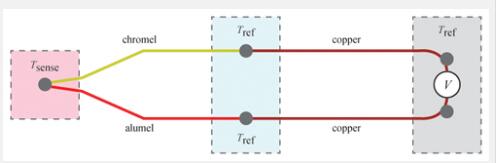

圖中顯示了帶有K型熱電偶的變送器。在這種情況下 ，熱結正在檢測過程溫度（T  sense）並產生毫伏電壓E，在25°C時，溫度為25 m時為1.0 mV。變送器檢測到的毫伏電壓（V）是該E（T sense）與冷端參考溫度E（T ref）產生的已知毫伏之間的差值 。該差值被轉換為變送器的過程溫度讀數。這些細節通常對用戶隱藏 ，因為參考接合塊（帶有T ref），電壓表和方程求解器組合成一個單獨的產品。

使用已知參考溫度（T ref）的測量電壓V用於計算溫度（T sense）的配置中的K型熱電偶（chromel-alumel ）。

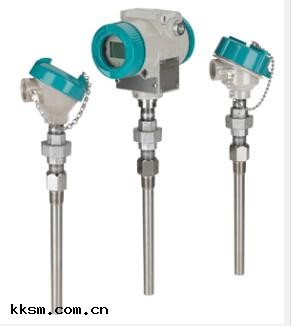

如今 ，無線智能變送器也可用於無線設計 。如果傳輸距離很長 ，我會考慮這些用於您的應用。

K型熱電偶是直流電壓源 ，其電壓由測量頭中的熱結與通過應用測量儀器引線產生的冷結之間的溫差決定。測量端子的淨電位或電路的總電阻可能會干擾連續性測試儀的正常操作 ，並且會產生模糊或無結果 。

所有歐姆表都包含直流電壓源 。熱電勢將增加或減去該電勢 ，並產生大於或小於電路實際電阻的結果。錯誤很小。這種技術應該是測試熱電偶電路可行性的方法。熱電偶線的電阻每單位長度高於相同規格的銅線。

歐姆表由電流源（通常是固定電壓）和串聯的限流範圍電阻器和連接在其端子上的電壓表組成 。將端子連接到未知電阻會導致端子上的比例電壓達到未知電阻（R= E（測量）/ I（已知））。在安裝K型熱電偶（TC）的情況下 ，未知的TC電路電阻會被其串聯，溫度差相關的熱結減去冷半結電壓所掩蓋 。由歐姆表測量的電壓以及因此指示的電阻將受到影響。使用連接到正熱電偶的正歐姆表端子進行一次測量，注意讀數。然後重復測試連接加號到負號並記下第二個讀數 。將兩個讀數加在一起並將總和除以2。結果將是電路電阻。

請確認從結點到連接點的T / C長度是多少。我假設T / C傳感器連接到3線電纜，傳感器上只連接了兩根電線。我還假設所有三根導線都連接到接線盒的端子 ，並且端子上的三根導線連接到最終儀器。

T / C的總電阻取決於內部線的尺寸 ，通常在20＃AWG到30＃AWG之間，以及其總長度。例如，300毫米長的22＃AWG TC線的總電阻具有0.9238×300 = 0.922047244歐姆的總電阻。T / C電纜的電阻將是以米為單位的電纜總長度乘以所選延長電纜尺寸的電阻。
