示波器是觀測信號時域波形應用普遍 、直觀便捷的測試工具 。

隨著電子行業技術的發展，電子工程師在產品開發和測試過程中除了觀測信號時域變化情況 ，

還要對信號頻域特徵進行分析的測試場景越來越多 ，同時對頻域測試的速度 、帶寬和准確度提出了更高的要求 。

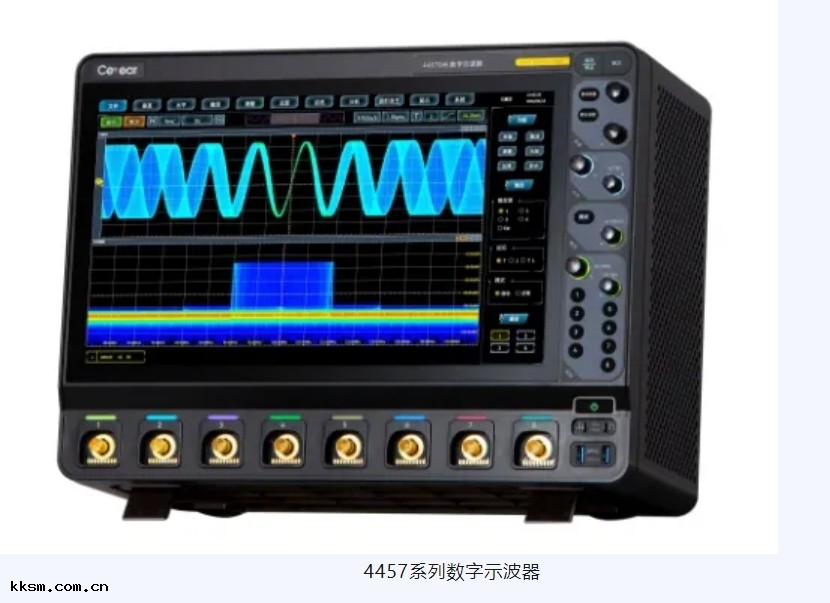

電科思儀針對用戶測試需求，開發出了具有全硬件實時頻譜分析能力的示波器——4457系列數字示波器 ，

採用全硬件並行處理算法設計 ，FFT刷新頻率高達40萬次/秒 ，最大中心頻率達4GHz，實時分析帶寬為320MHz ，

同時採用數字螢光疊加處理顯示技術，大大提高了捕獲瞬態信號的概率 ，增強了查看偶發事件的能力 。

實時頻譜分析，波形信號“逃不掉"

4457系列數字示波器的實時頻譜分析功能賦予工程師時域和頻域同步觀測的能力。

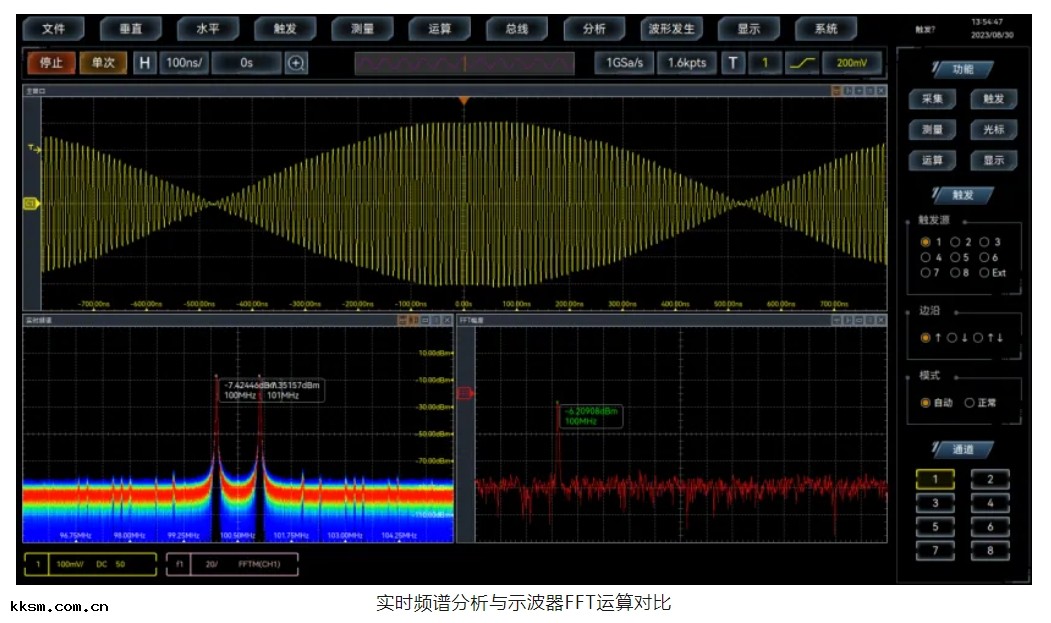

兩個頻率相近的正弦波疊加後輸入到示波器中，示波器自帶的FFT運算功能是由軟件處理 ，通過該處理方法得到的頻譜範圍為0Hz至最大頻率，

即實時採樣率的一半，受到示波器存儲深度的限制，通常使用的FFT點數只有幾千個 ，因此頻率分辨率會非常有限，且計算耗時長。

而實時頻譜分析功能中採樣數據全部參與運算，全硬件處理算法大大提高了FFT計算速度
，FFT刷新頻率高達40萬次/秒，不會遺漏信號信息，

最高實時分析帶寬達320MHz，滿足不同頻寬信號的分析需求 。

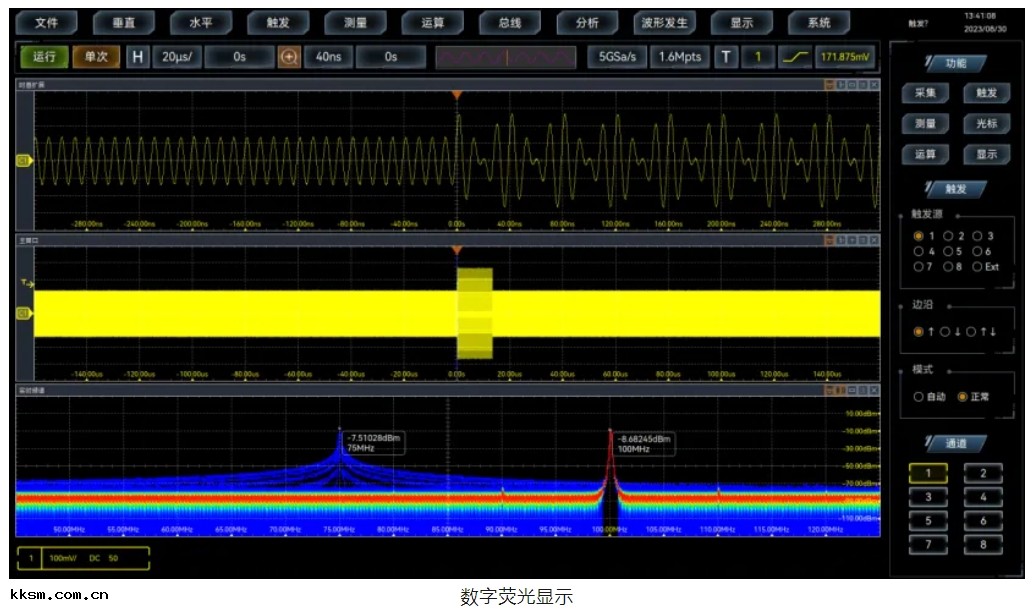

數字螢光顯示，偶發事件“現原形"

4457系列數字示波器的實時頻譜分析結果採用數字螢光疊加處理技術顯示，余輝功能幫助用戶有效觀測瞬態和偶發事件 ，增強查看偶發事件的能力
。

在實時頻譜分析功能的余輝顯示模式下 ，當信號中疊加一個猝發信號後，

實時頻譜分析功能會准確捕獲該猝發信號 ，並通過顏色的深淺在螢光波形中清晰地顯示出來
，大大提高了電子工程師定位問題的效率。

輕鬆應對各種測試挑戰

4457系列數字示波器集成的實時頻譜分析功能對信號進行實時的採樣 、頻譜運算和頻譜螢光顯示 ，

真正實現了快速捕獲和清晰顯示，是捕獲和分析瞬態異常信號的利器，

讓您輕鬆應對模擬與數字電路開發調試 、本振和時鐘信號測試、調制域信號分析等複雜信號頻域測試的各種挑戰 。
